Батарея 12в 100а на суперконденсаторах своими руками

Суперконденсатор (он же ионистор) - это почти тот же конденсатор, только большой емкости, сравнимой с аккумулятором. Я сделал батарею 12 В из таких ионисторов, которою вполне можно использовать в различных устройствах. И будет она служить дольше в определенных режимах по сравнению с аккумуляторами любого типа, и вот почему суперконденсатор тут выигрывает:

• - не боится полного разряда «в ноль»;
• - в 100, а может 1000 раз больше выдерживает циклов «заряд/разряд»;
• - не боится критических перегрузок по току.

И это ещё не все. Продолжу после сборки батареи.

Понадобится

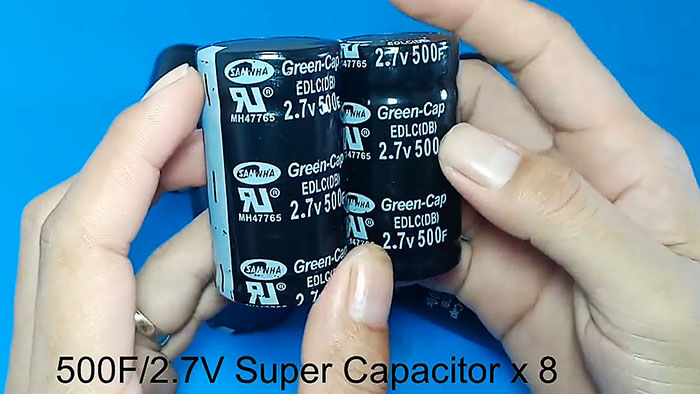

• Восемь суперконденсаторов (ионисторов) 2,7 В 500 Ф.

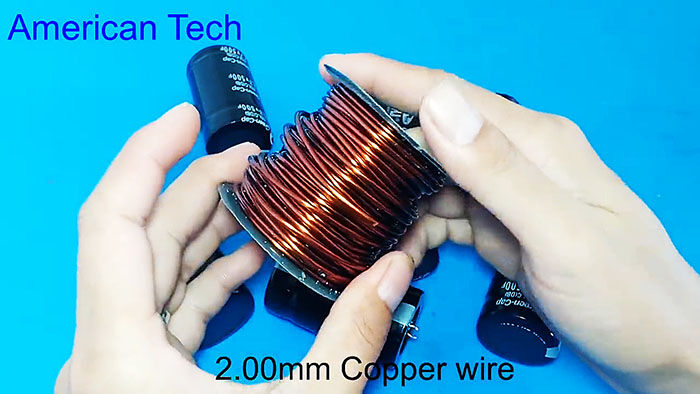

• Проволока медная от 2 кв. мм.
• Две гайки с болтами.

Инструмент: паяльник, пинцет, кусачки.
Расходники: припой, флюс.

Изготовление батареи из ионисторов

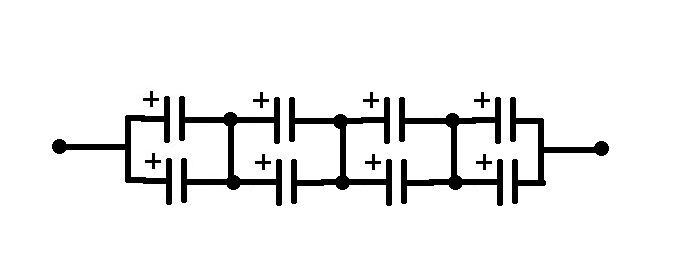

Будем делать батарею из 8 ионисторов, включенных встречно-параллельно. А именно будет 4 пары из двух параллельно включенных конденсаторов, включенных последовательно.

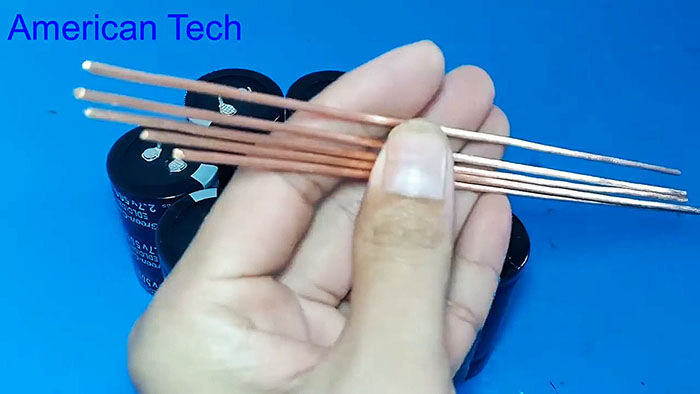

Лакированную медную проволоку нужно выпрямить и очистить от лака. Сделать это можно с помощью канцелярского ножа.

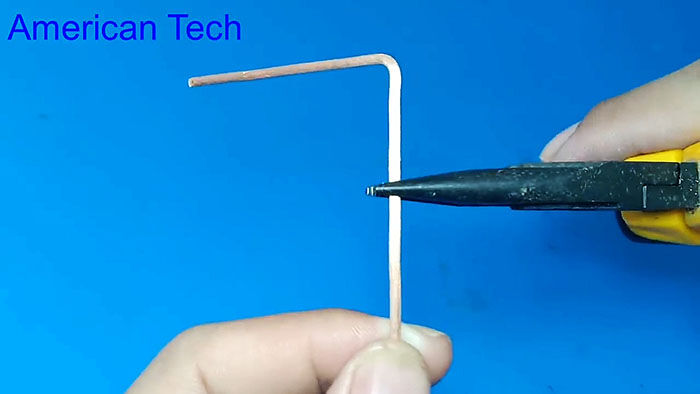

Сгибаем проволоку в соединительные элементы.

Нужно сделать три квадрата и два полюса.

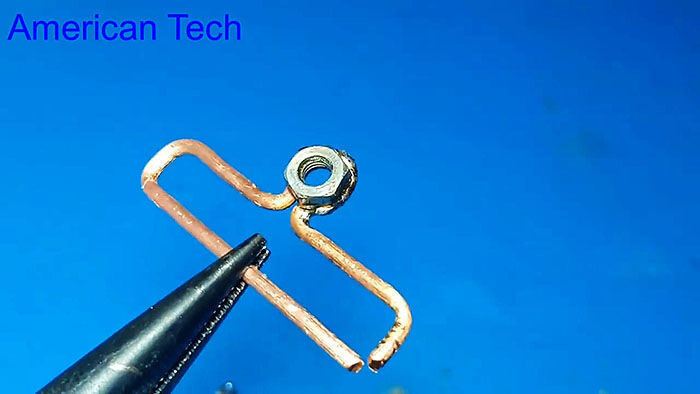

К полюсам, как на настоящей батареи, припаиваем гайки для подключения.

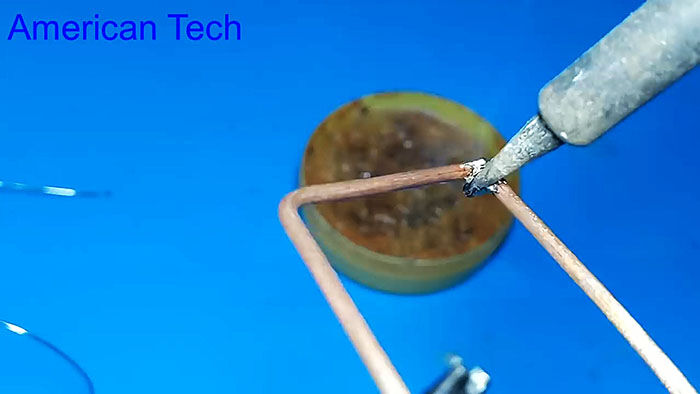

Лудим уголки квадратиков.

Собираем батарею, припаиваем соединители к ионисторам, не путая полярность.

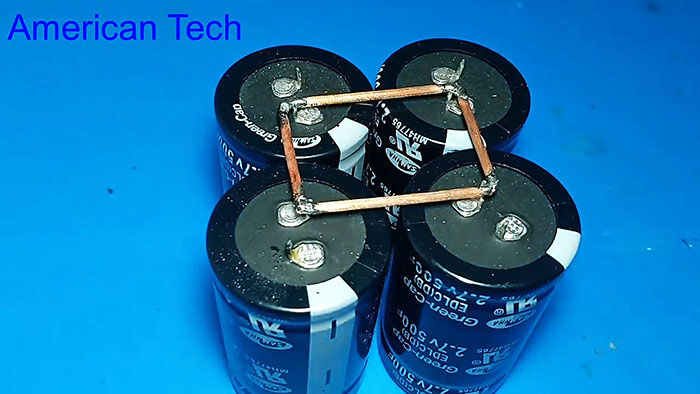

Сначала собираем 4 группы.

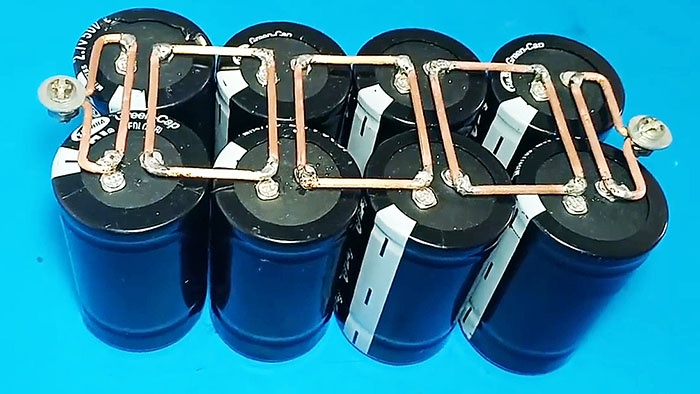

А затем припаиваем полюса.

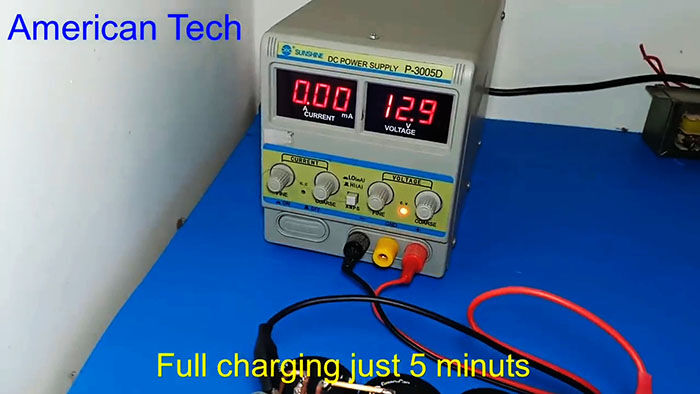

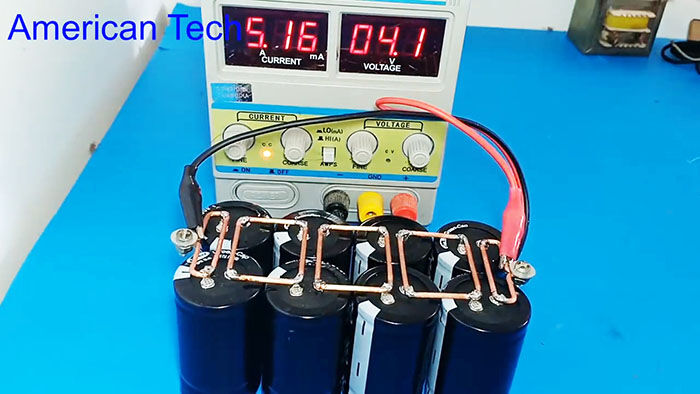

Заряжаем током 5 Ампер.

Через пять минут батарея полностью заряжена.

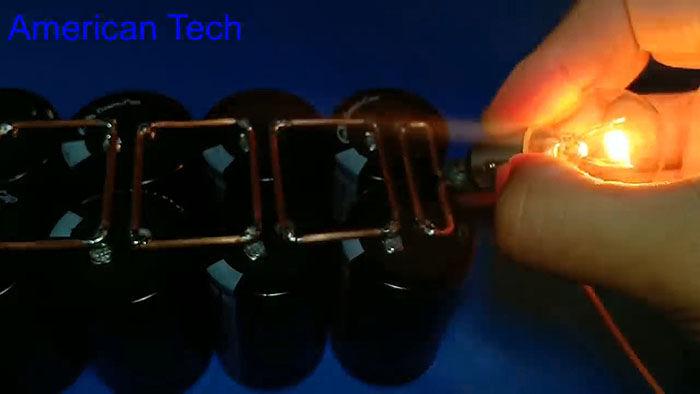

Проверяем лампой.

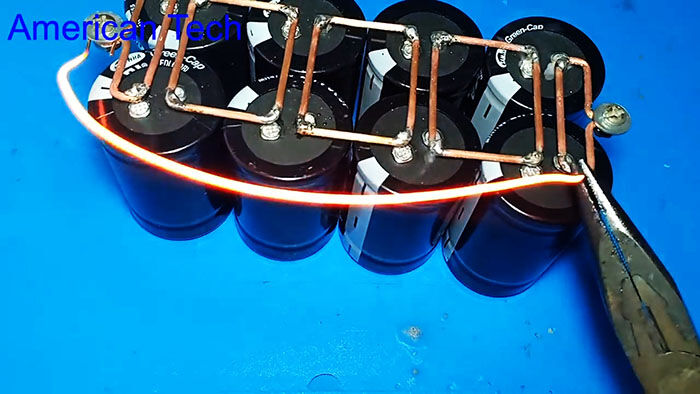

Замыкаем проволокой - раскалилось до красна.

Подключаем электродвигатель.

А применить такую батарею можно там, где есть высокие и кратковременные нагрузки по току. Идеальный пример: накопительный конденсатор для сабвуфера в машину.

Также батарея пригодится там, где имеются частые циклы заряда и разряда: в виде аккумулятора для накопления энергии от солнечных батарей, и полной ее отдаче в ночное время фонарям.

Это лишь два варианта использования, но их гораздо больше.

Стоят они даже на Али Экспресс относительно не дорого, учитывая громадный срок их службы при использовании по назначению.
