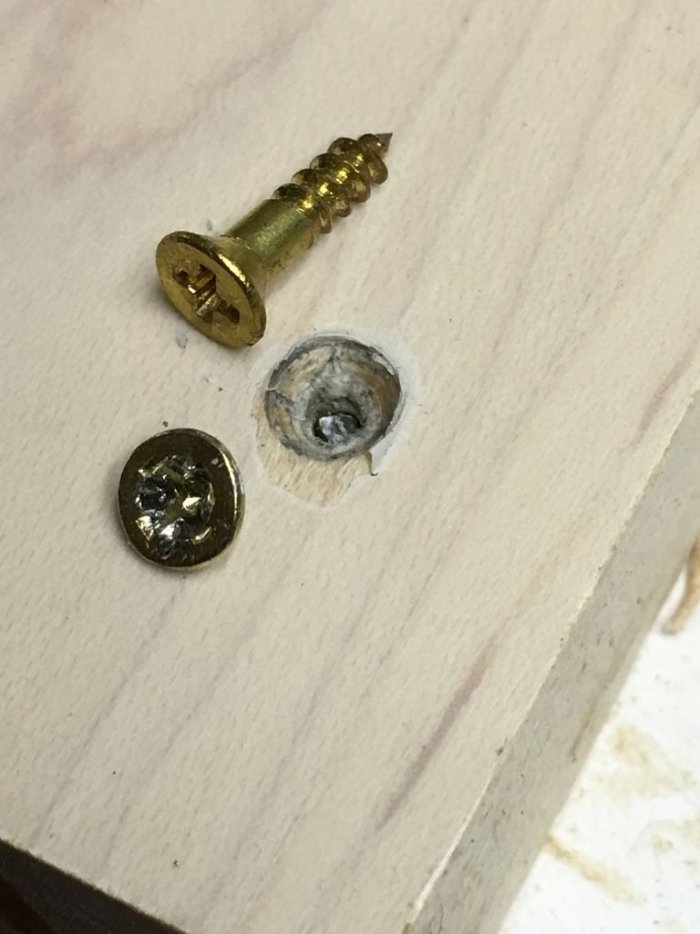

Если вам приходилось закручивать маленькие винты в древесину лиственных пород, то, скорее всего, вы уже сталкивались с их поломкой в самый неподходящий момент.
В результате (например, при установке рояльной петли) возникает двойная проблема:
- Требуется удалить обломок старого винта;
- Ввернуть новый строго на это же место.
Этот процесс достаточно сложен и выполнить его, без использования специального инструмента, удаётся далеко не всегда.
Инструмент именуется экстрактором. Но заводские версии, как правило, часто ломаются. И далеко не факт, что вы сможете удалить обломок винта аккуратно, не повредив основу в месте крепления петли.
Предлагаем вам изготовить необходимый инструмент самостоятельно. Практика его применения доказала его надёжность, долговечность и высокое качество выполнения данной работы.
Инструменты и материалы

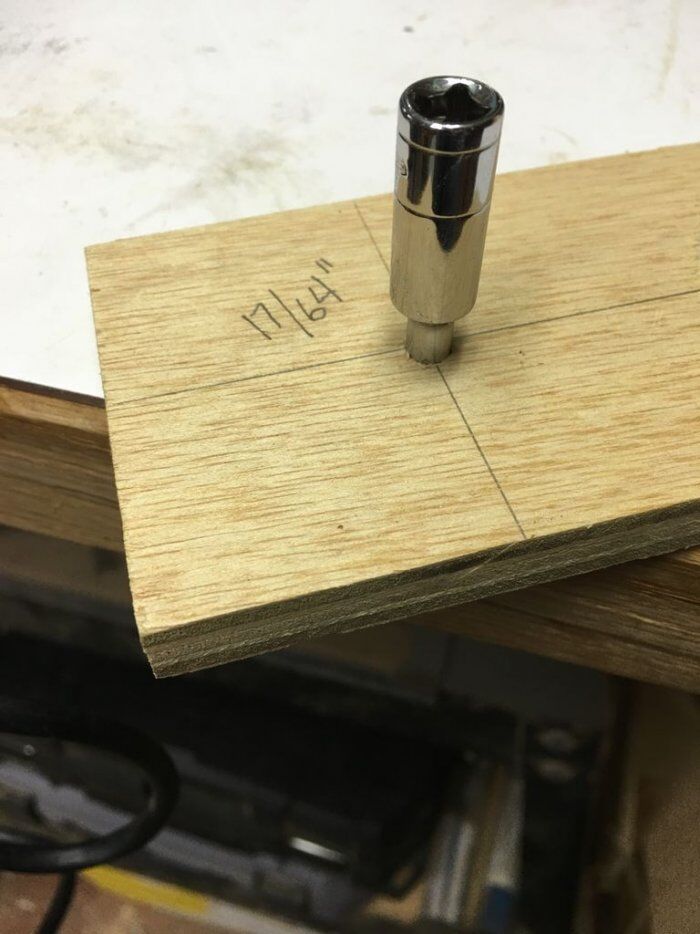

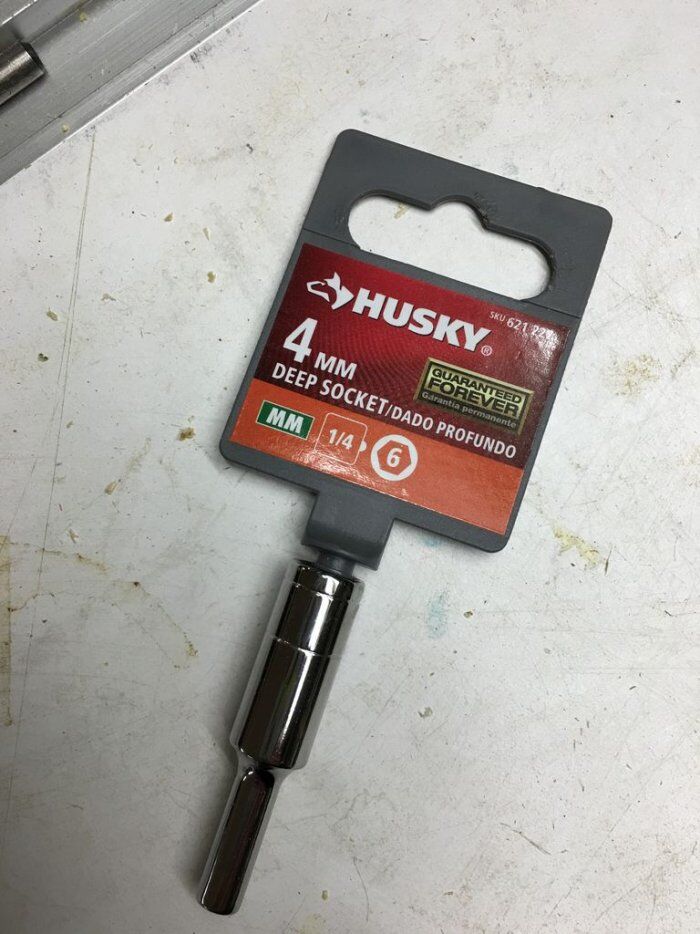

Идея изготовления данного самодельного экстрактора возникла при взгляде на переходной адаптер для бит с глубиной посадочного отверстия 4 мм, который продавался в инструментальном магазине.

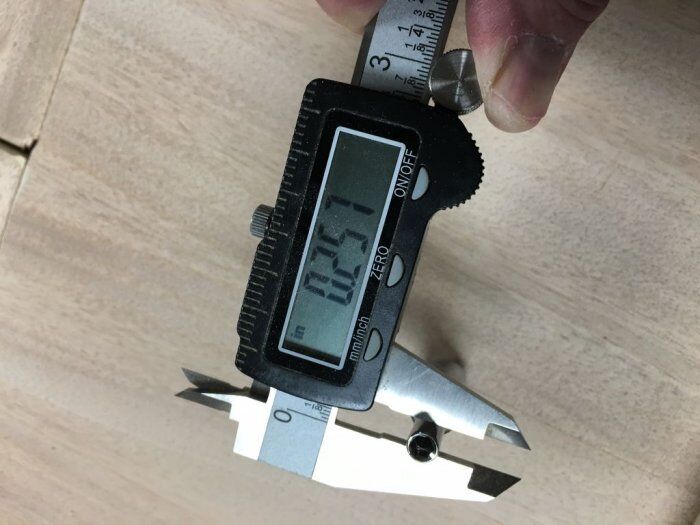

Наружный диаметр его рабочей части составлял 6,35 мм. В отверстие подобного размера отлично входят 6 мм деревянные дюбели.
Внутренний диаметр обеспечивает гарантированный приём сломанного конца винта после того, как вокруг него выбирается (высверливается) часть древесины. Глубина сверления зависит от размера сломавшегося винта.
Экстрактор, изготовление которого рассматривается в настоящей статье, рассчитан на работу с винтами №4 (0,112”/2,85 мм) и №6 (0,138”/3,51 мм), которые используются для крепления рояльной петли на пианино.
Фактически подобный инструмент можно изготовить для работы с любыми винтами с наружным диаметром резьбы до М16 включительно.
Для того, чтобы переделать адаптер в экстрактор, потребуется следующий инструмент:
- Болгарка с режущим диском по металлу и шлифовальным кругом;
- Электродрель;
- Сверло по металлу диаметром 17/64” (6,7 мм);
- Деревянные дюбели 6 мм (1/4”);
- Наждачная бумага и клей для дерева.
Технология изготовления

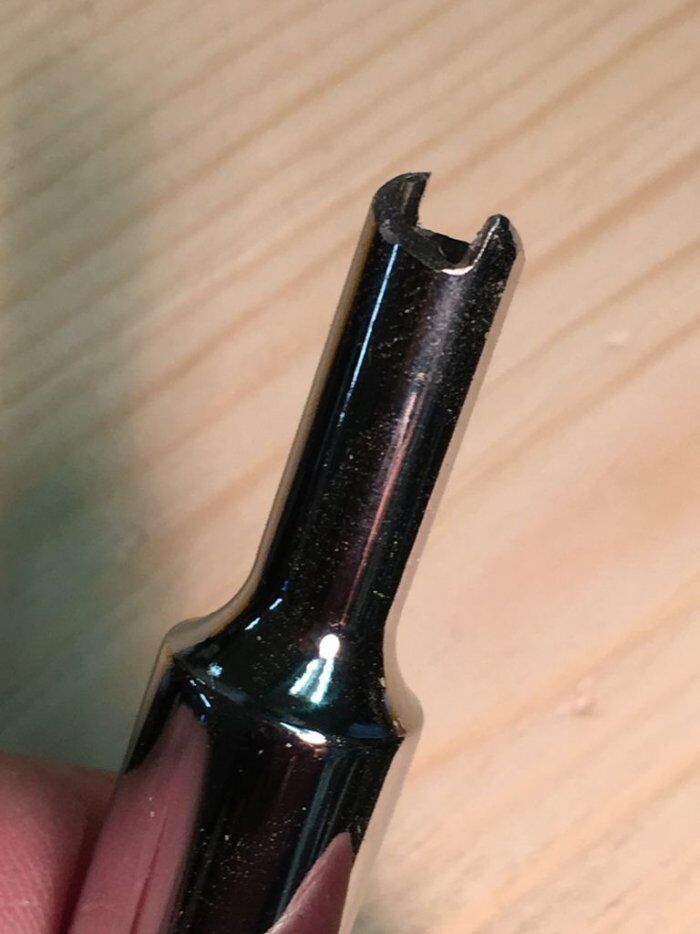

Главной задачей переделки адаптера является изготовление из торца его рабочей части двузубой пилы по дереву.

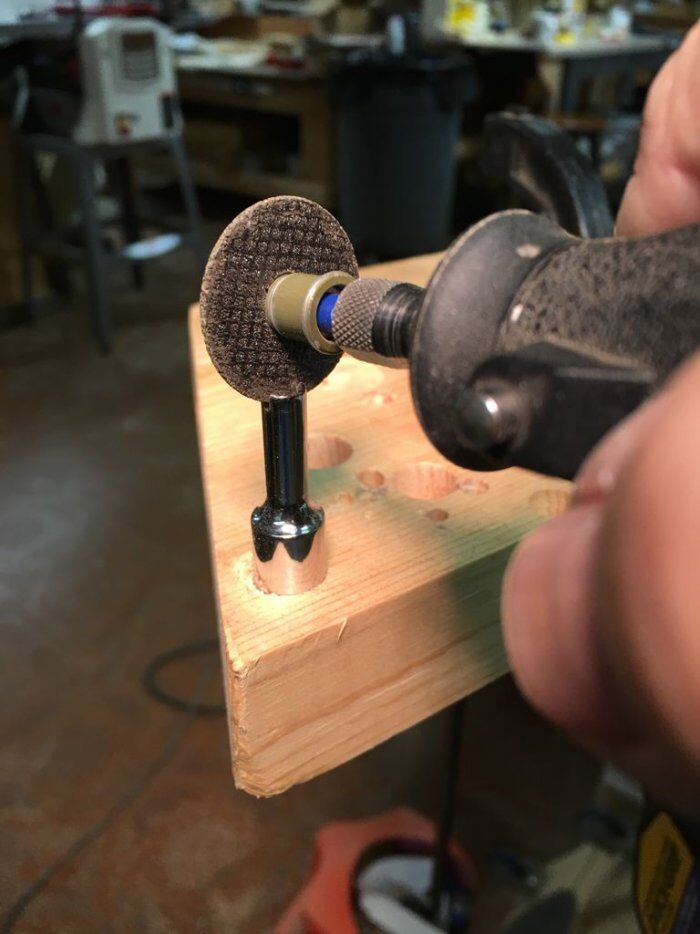

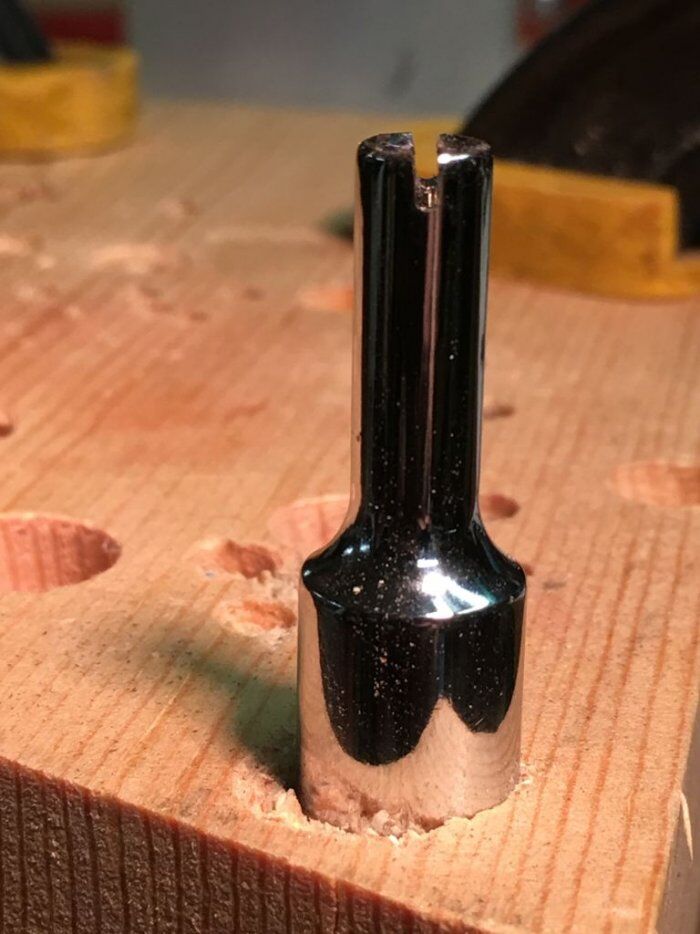

Для этого она прорезается болгаркой по длине с двух сторон на расстояние приблизительно (4,5-5,0) мм (3/16”). Каждая из получившихся полуокружностей (в сечении) обрезается по диагонали (формируется режущий зуб).

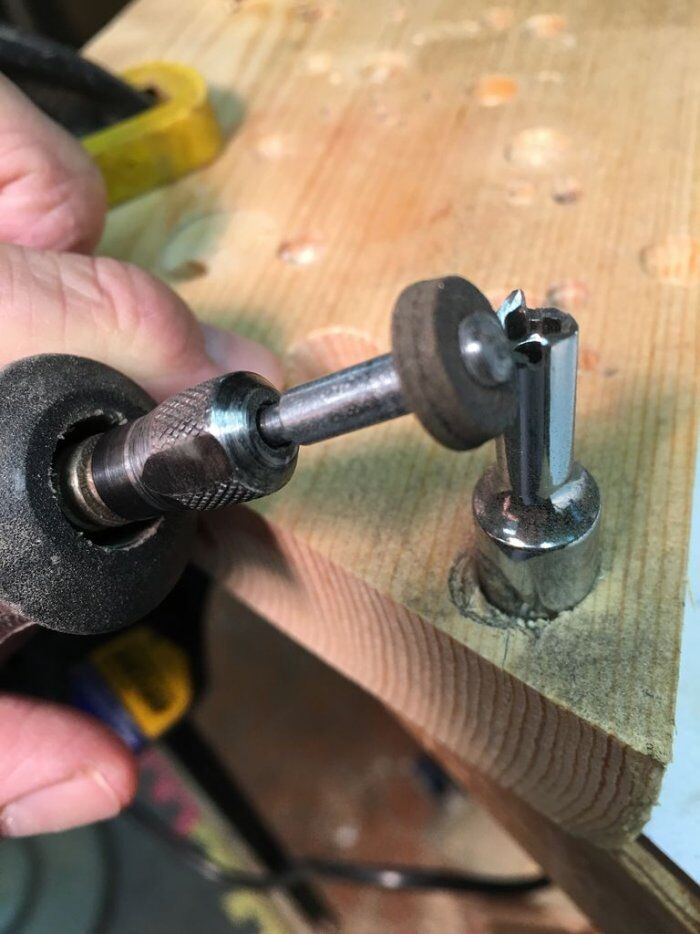

Важно иметь в виду, что он должен формироваться справа (максимальная высота) налево (минимальная высота). Способ изготовления, стачивание шлифовальным кругом.

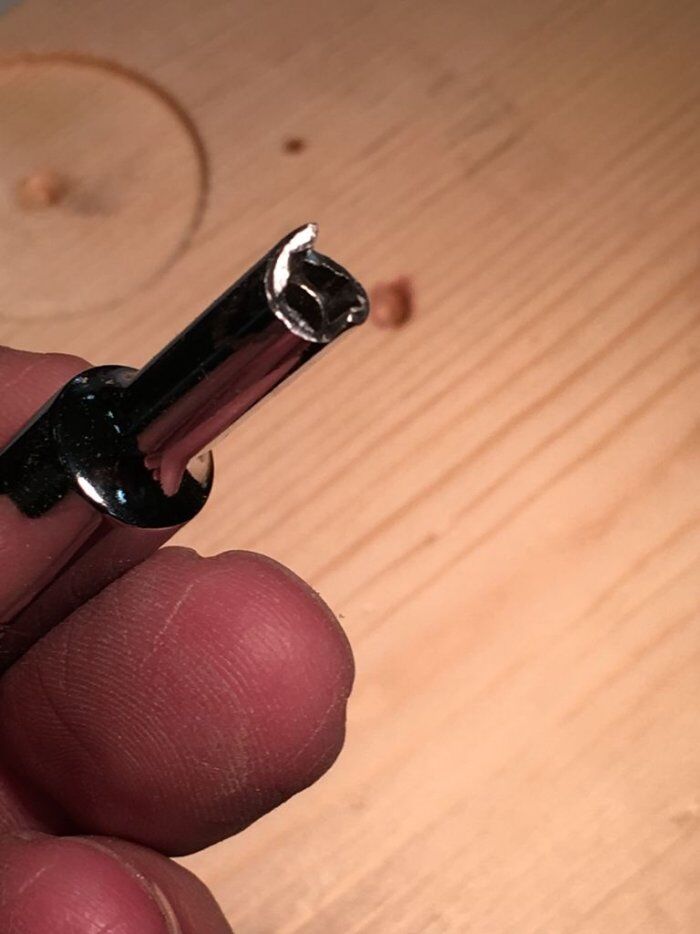

На фотографии заточка выполнена наоборот. Это мой первый прототип. Резать древесину он начинал только если дрель работала при вращении сверла против часовой стрелки.
Отверстие получается чистым и ровным на всю глубину. Вибрация при работе отсутствует.
Извлечение сломавшегося винта
Алгоритм работы следующий.

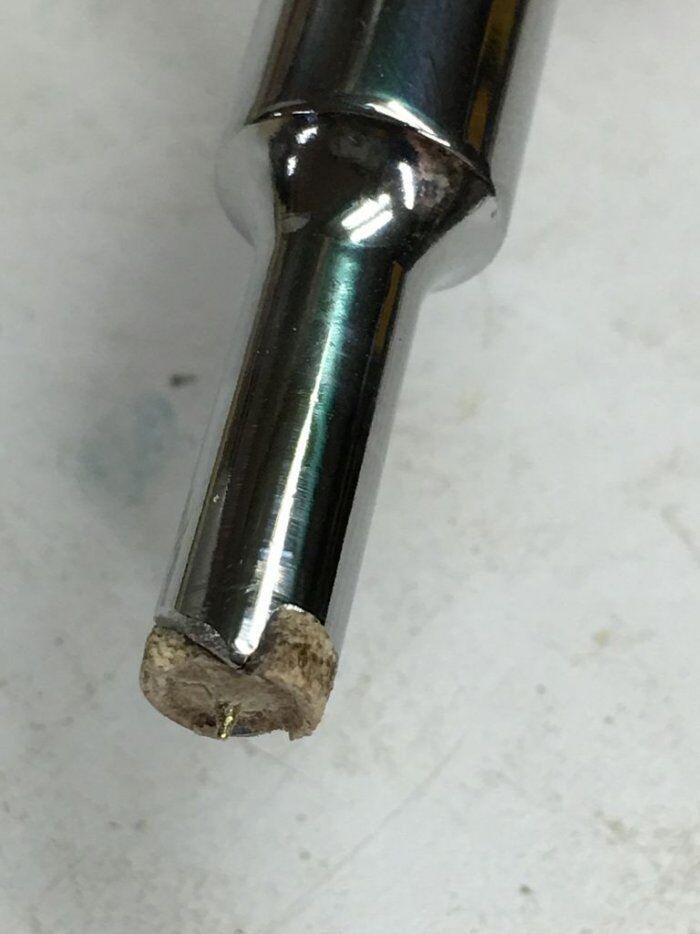

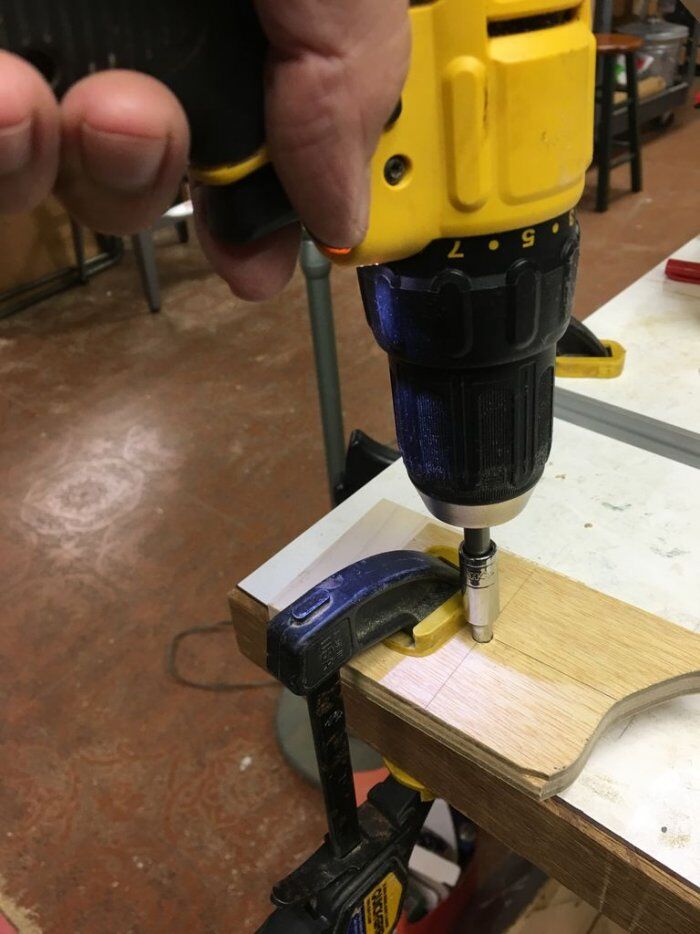

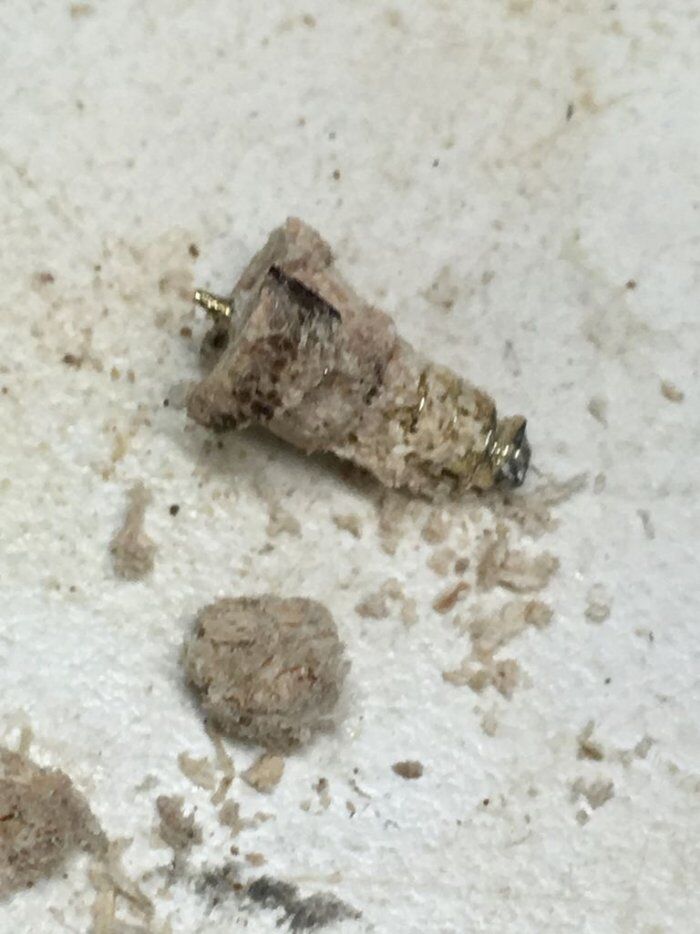

1. Вокруг сломанного винта вырезается цилиндрическое отверстие. Выбранный деревянный керн (6,70 мм) остаётся в переходнике.
Это отверстие необходимо для фиксации экстрактора при выворачивании оставшейся части винта.

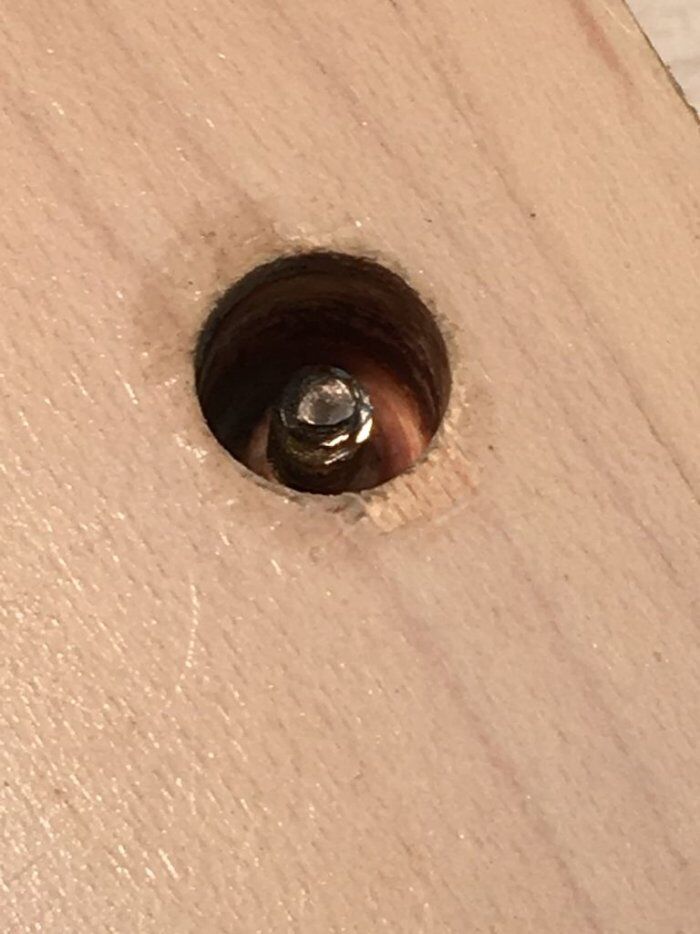

На снимке 3 видно, что изготовленный инструмент обеспечивает высокую чистоту проходки отверстия. Глубина сверления определяется эмпирическим путём. Почувствовав, что остатки винта держатся слабо, его удаляют.
Установка нового винта

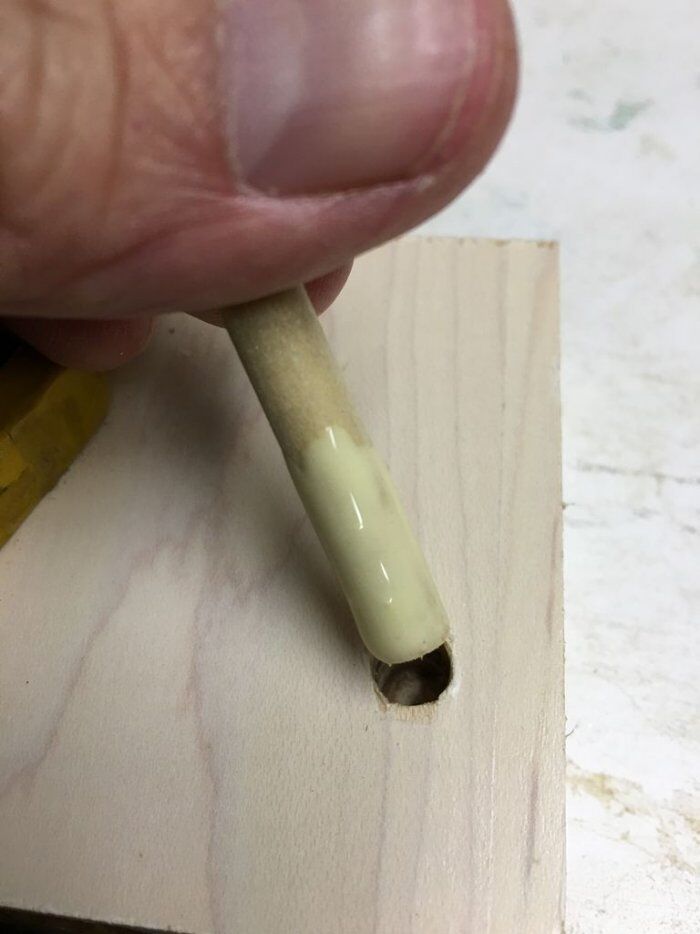

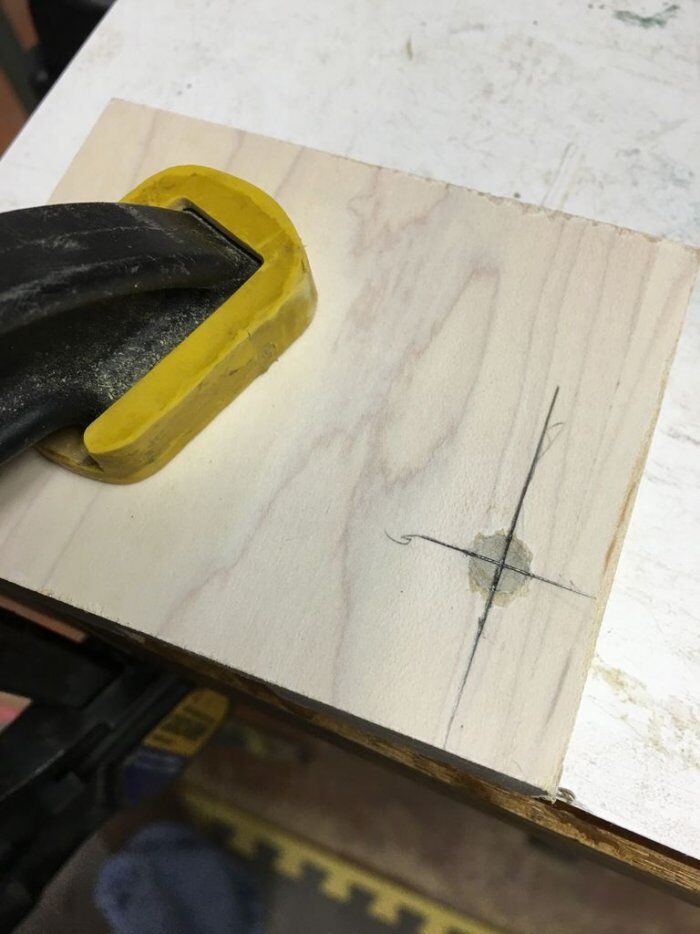

В отверстие, оставшееся в крышке после удаления остатков сломавшегося винта, вставляется 6 мм деревянный дюбель (предварительно смазанный столярным клеем). После высыхания последнего, он заподлицо обрезается по высоте. Место установки обрабатывается наждачной бумагой.

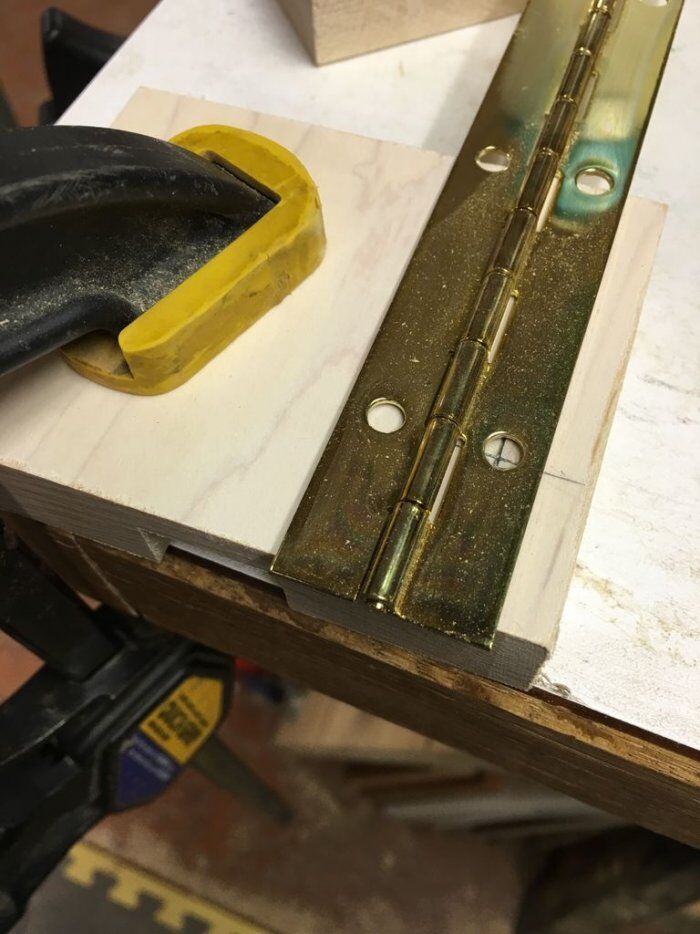

Затем укладывается петля, полностью закрывающая установленный дюбель, и в нужное отверстие вкручивается новый винт. Таким образом, результаты выполненной вами работы визуально незаметны.
Для того, чтобы гарантированно исключить вероятность поломки нового винта, перед его установкой требуется выполнить две предварительные операции:
- Просверлить пилотное отверстие, диаметр которого меньше диаметра резьбы устанавливаемого винта;
- Использовать стальной саморез для нарезки резьбы на всю глубину установки;
- И только после этого поставить на место латунный винт финишного крепления рояльной петли.
Надеюсь, что данная статья была полезна для вас и позволила самостоятельно изготовить подобный небольшой экстрактор. Сохраните его в своих инструментах и приспособлениях для последующей эксплуатации.
Благодарю за то, что уделили время прочтению данной статьи.
