При изготовлении различных механизмов может возникнуть необходимость в сверлении квадратного отверстия. Для этого существует сверло Уаттса, но оно есть далеко не у всех. Если его покупка нецелесообразна, то воспользовавшись несложной технологией можно сделать квадратное отверстие обычными сверлами по металлу.
Инструменты:
- кернер;
- молоток;
- дрель или сверлильный станок;
- центровочное сверло;
- основное сверло 4 мм или больше, в зависимости от размера необходимого квадратного отверстия;
- большое сверло диаметром на 1 мм меньше, чем сторона будущего квадрата;
- напильник по металлу.
Сверление квадратного отверстия
Для удобства работы нужно вырезать из бумаги шаблон квадрата, но меньше нужного отверстия на диаметр основного сверла. К примеру, если нужен квадрат 10х10 мм, при этом в качестве основного будет применено сверло 4 мм, то шаблон вырезается со сторонами 6х6 мм.
Важно! При выборе основного сверла нужно, чтобы его 2 диаметра были немного меньше стороны шаблона. В этом случае отверстия при сверлении не будут накладываться друг на друга и сверло не соскочит с нужной точки.

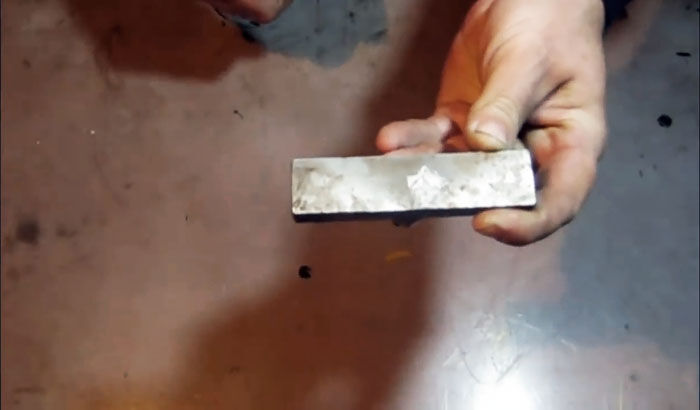

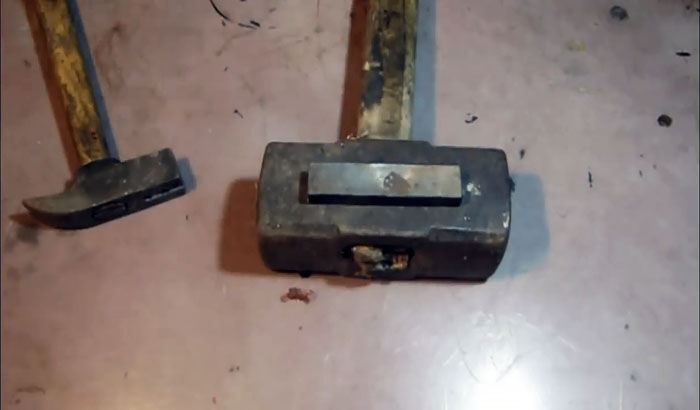

Бумажный квадрат приклеивается на заготовку скотчем. С помощью кернера по его углам и центру наносятся четкие глубокие насечки. После шаблон убирается.

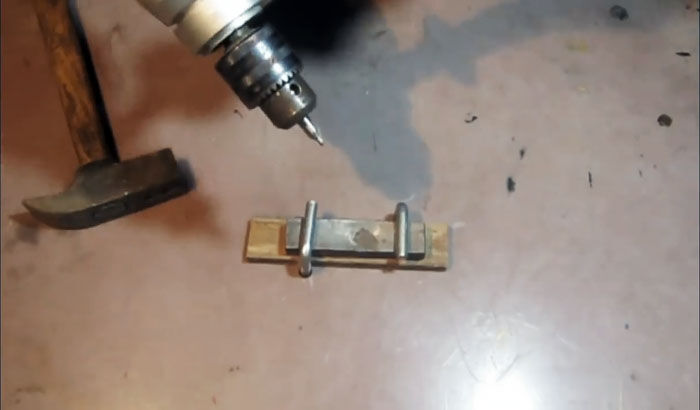

Насечки слегка рассверливаются центровочным сверлом.

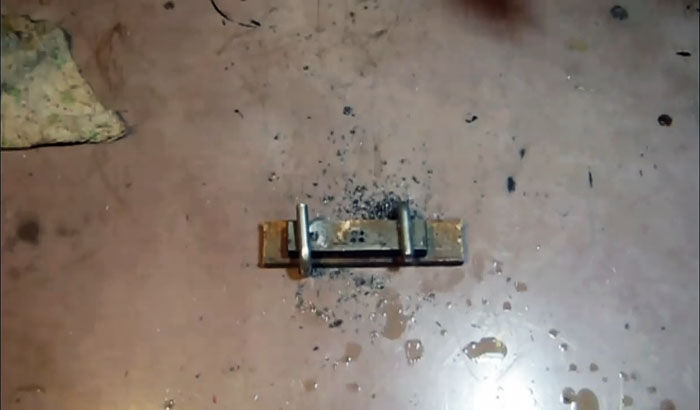

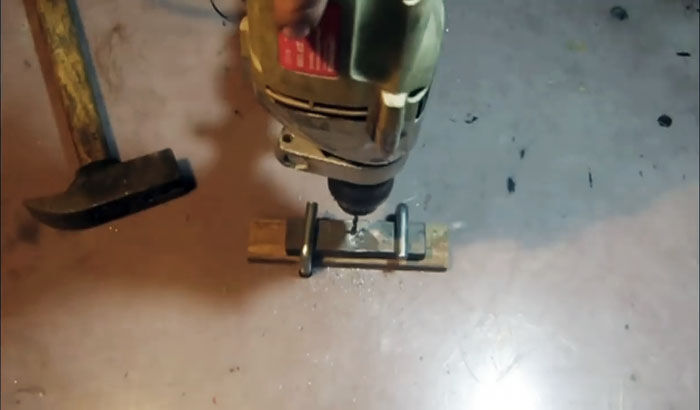

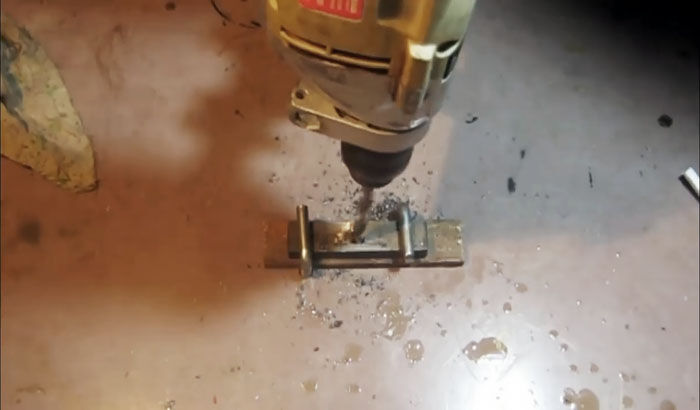

Далее по угловым меткам нужно сделать сквозные отверстия. В идеале воспользоваться сверлильным станком, поскольку при работе дрелью возможно снижения точности. Если нужно сверлить толстый металл, то обязательно потребуется масло для охлаждения кромки сверла.
После готовности углов, с помощью большого сверла просверливается центральная насечка между ними. Это позволяет выбрать металл посередине. В результате получается размытое квадратное отверстие.

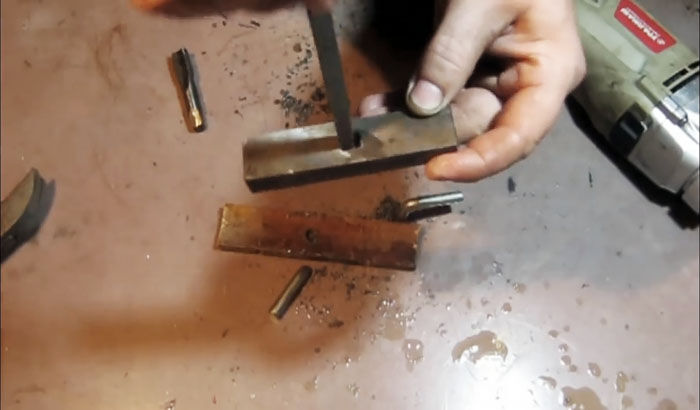

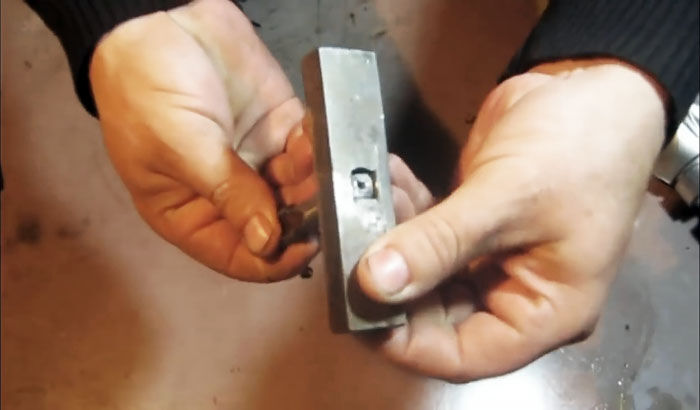

С помощью надфиля, плоского или треугольного напильника отверстие доводиться до правильного квадрата. Особое внимание нужно уделить округлениям по углам, чтобы сточить их под 90 градусов. Желательно, чтобы ширина напильника соответствовала стороне квадратного отверстия, тогда получится провести расточку почти идеально.

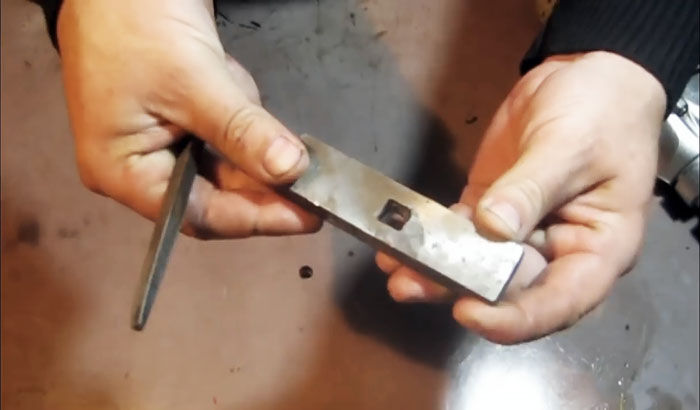

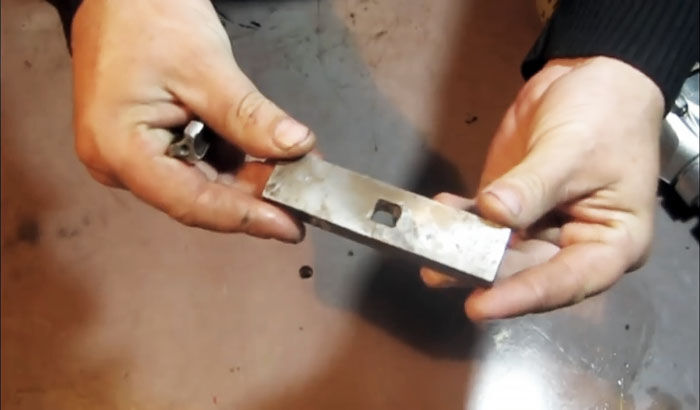

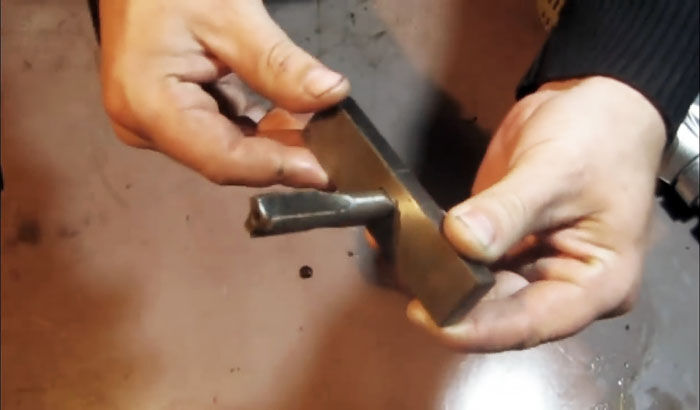

Данный способ сверления трудоемкий и занимает не меньше получаса, учитывая доводку напильником, но позволяет получать достаточно качественное отверстие. Главное его достоинство в возможности обойтись скудным набором инструментов без необходимости покупки сверла Уаттса.
