Превратите антенну обычного WiFi роутера в улучшенную, которая будет иметь больший радиус действия, и все это можно сделать за 15 минут без всяких на то затрат.
Очень часто к недорогих WiFi роутерах используется узкодиапазонная штыревая антенна. По сути это всего лишь отрезок провода. В дорогих же роутерах уже идет более длинная антенна с согласующими витками. Естественно, такая антенна ловит в разы лучше. У меня дома используется дешевая модель роутера, для которой я буду делать хорошую антенну, на подобии дорогих моделей.
И так, приступим...

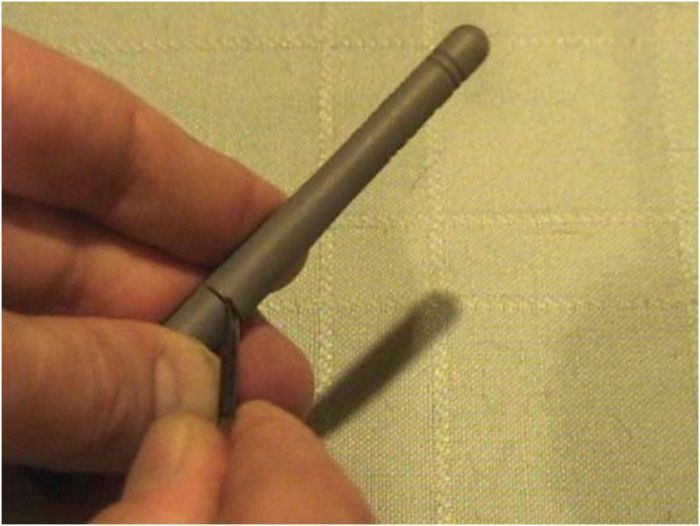

Снимите верхнюю часть пластика с антенны.
Для этого отлично подойдет маленькая отвертка.

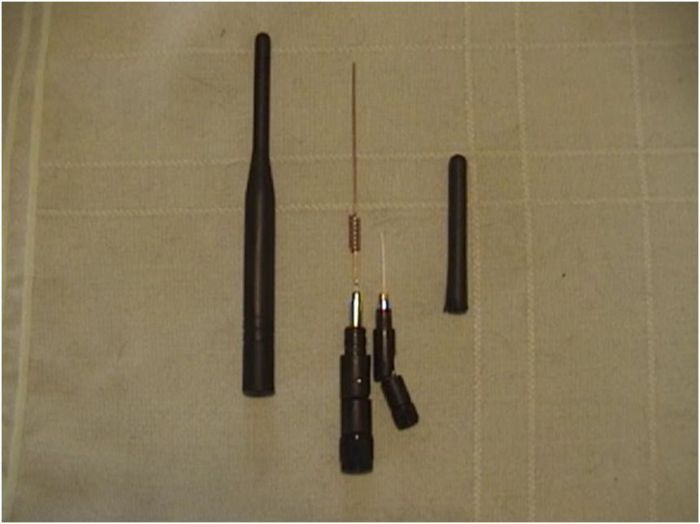

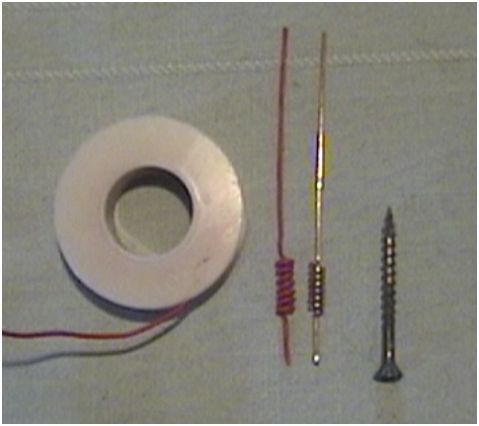

Нужно повторить форму улучшенной антенны, как показано фото
Вам понадобится: небольшой изолированный или неизолированный медный провод, шуруп по дереву, мерная рулетка и паяльник

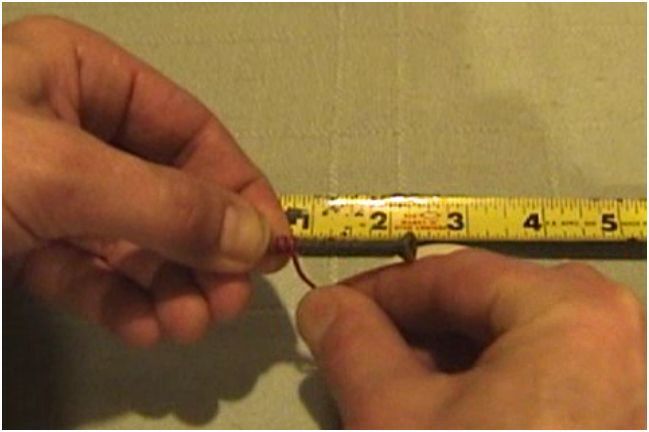

Отмеряйте 7 см провода и сделайте в этом месте изгиб
Используя шуруп в качестве шаблона, намотайте на него полные семь витков провода начиная с отмеченного места. Для того, чтобы вытащить шуруп, проверните его против часовой стрелки.

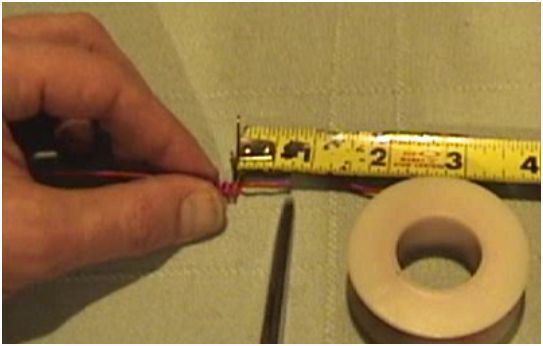

Обрежьте провод на 2 см ниже полученной пружины.
После этого нужно очистить 3 мм от изоляции или зачистить 3 мм неизолированного провода (в зависимости от того, какой вы используете).

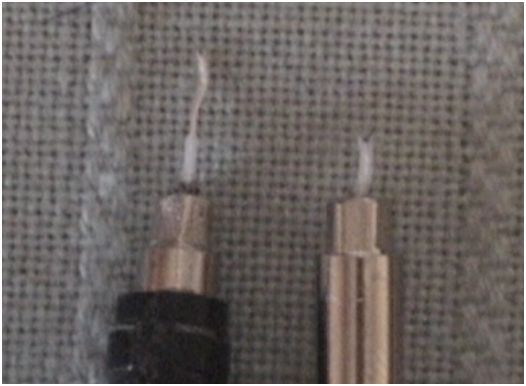

Отрежьте провод стандартной антенны, оставив примерно 6 мм
После этого очистите от изоляции 3 мм.

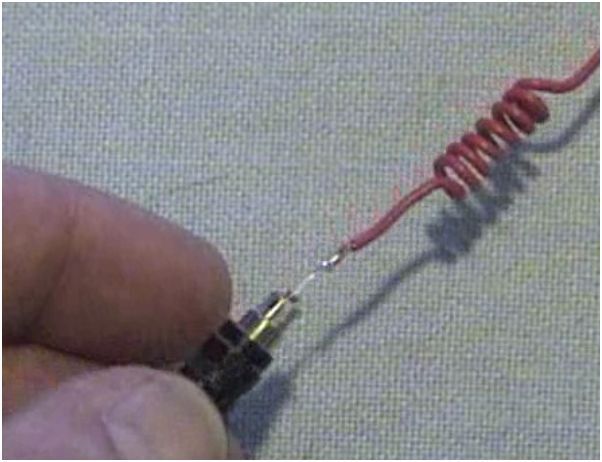

Припаяйте новую антенну к остатку провода.
Для этого нужно наложить неизолированные части проводов.

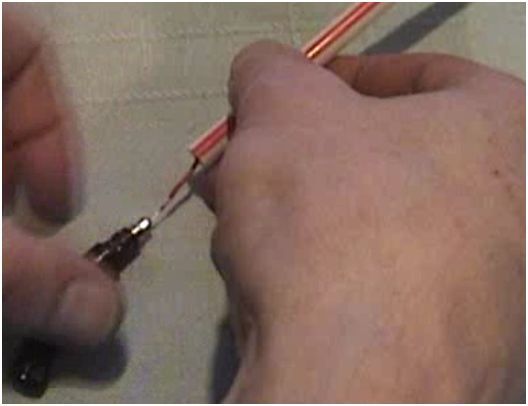

Возьмите крупную соломинку для коктейлей и наденьте ее на антенну.
Например, такие используют в McDonald’s.
Соломинка должна идеально подходить и для основы WiFi антенны.
Их даже не пройдется склеивать. Похоже, что так было задумано.

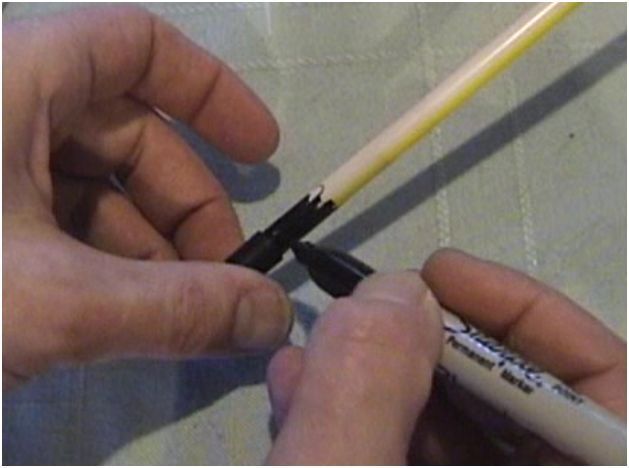

Чтобы соломинка не выделялась, ее можно окрасить перманентным маркером.

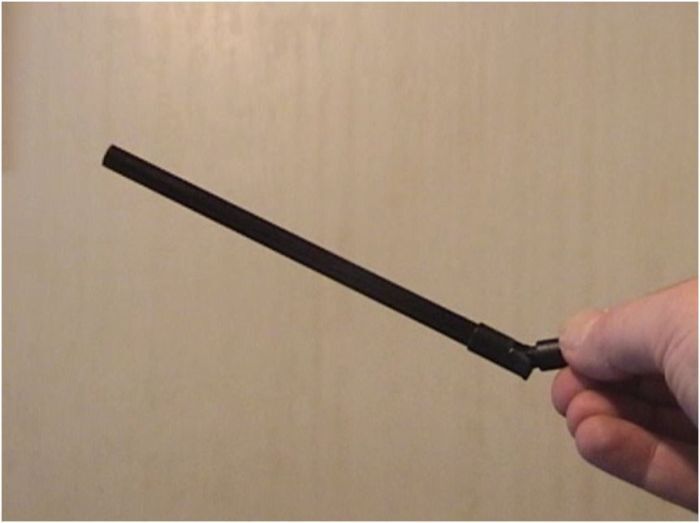

Все готово.
Выглядит довольно хорошо. На выходе вы получаете всенаправленную антенну с коэффициентом усиления 5 дБ. Она отлично работает как на адаптере, так и на роутере.
