При изготовлении миниатюрных самоделок порой требуется сварка тонкостенных деталей, которые обычный сварочный аппарат просто прожигает. В таком случае для сваривания заготовок можно использовать автомобильную или мотоциклетную аккумуляторную батарею. Такое решение также подойдет и для соединения скруток электропроводов в распределительных коробках.
Комплектующие:
- аккумуляторная батарея 12В;
- зажимы крокодилы – 3 шт.;
- мощные медные провода желательно длиной до 1 м – 2 шт.;
- батарейка R20 (подойдет использованная).
Сборка сварочного аппарата

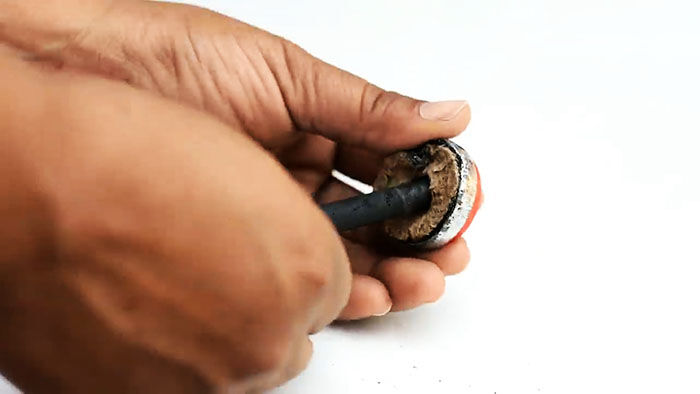

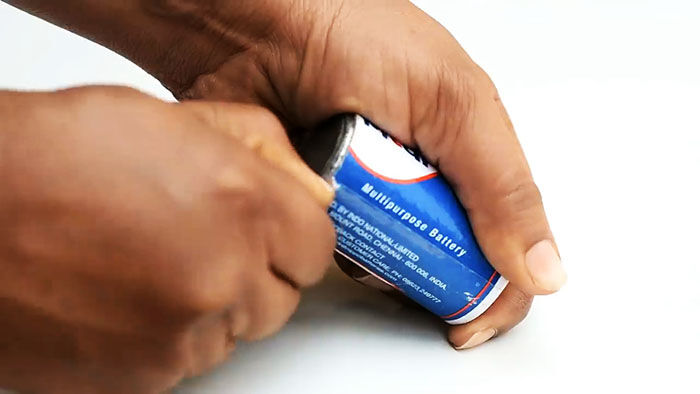

В качестве сварочного электрода в данной самоделке будет применяться графитовый стержень из батарейки R20. Он легко извлекается после распила ее корпуса по кругу.

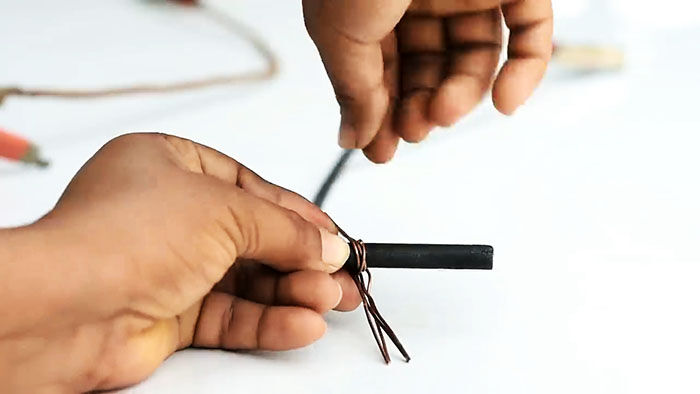

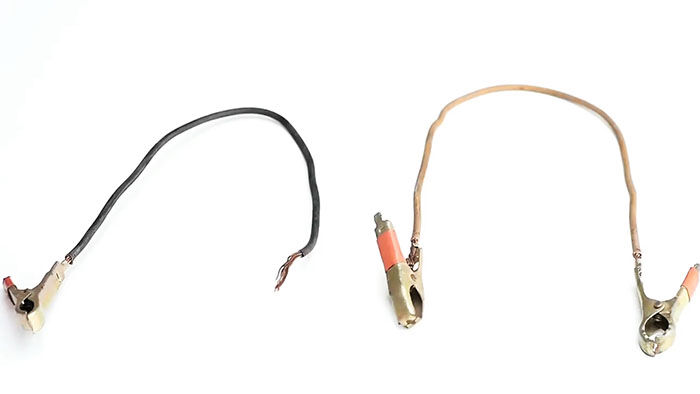

На зачищенные от изоляции концы проводов закрепляются зажимы. На одном кабеле ставится 2 крокодила, а на втором один зажим и графитовый стержень.
При сборке не нужно использовать длинные провода. Мощности аккумулятора слишком мало, чтобы преодолевать их сопротивление. Чем короче кабель, тем лучше.

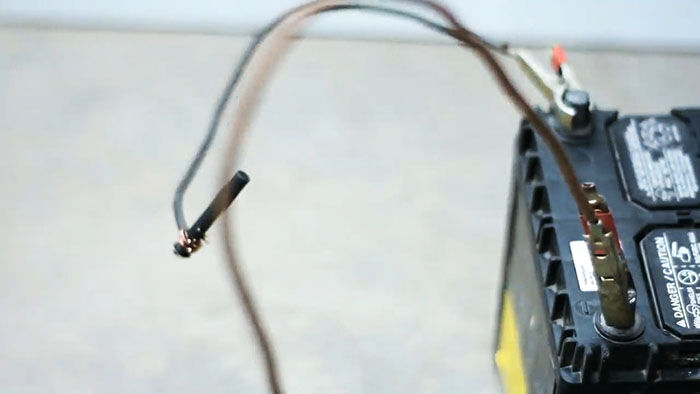

Провод с двумя зажимами присоединяется к минусовой клемме аккумулятора. Крокодил кабеля со стержнем ставится на плюсовую клемму.
Как пользоваться

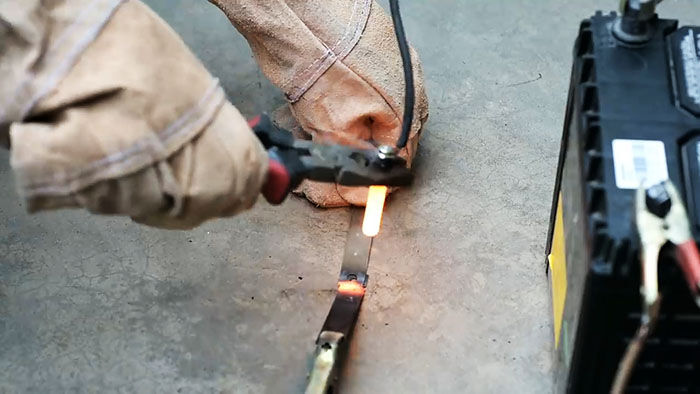

Перед началом сварки свободный крокодил от минусовой клеммы аккумулятора зажимается на одной из заготовок. Он будет выполнять функцию массы. Стержень при этом будет работать как электрод. Его конец кратковременными касаниями прикладывается к месту наложения шва. Электрод греется, поэтому его лучше удерживать плоскогубцами. Графит раскаляется и начинает плавить тонкий металл. Чтобы не прожечь деталь, электрод следует медленно вести по линии стыка заготовок, иногда прерываясь. В первые секунды графит сильно дымит, пока на нем не перегорят остатки электролита из батарейки.

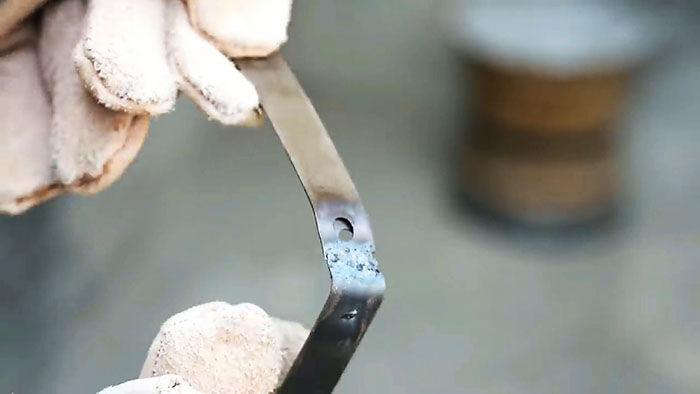

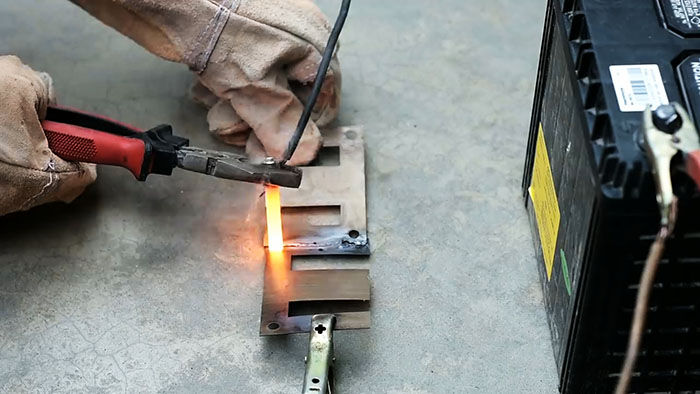

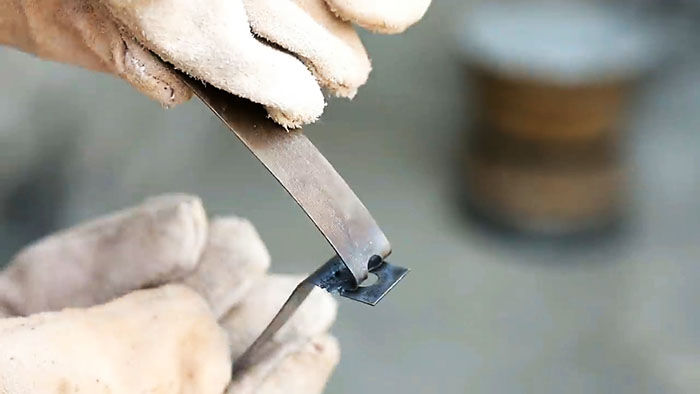

Варить можно швом или делать точечную сварку. В последнем случае стоит предварительно сверлить отверстия в верхней соединяемой детали. Это приспособление также подходит и для пайки. Им можно раскалять деталь, после чего прикладывать к ней припой.
Сварка аккумулятором изнашивает батарею, поэтому этим способом не стоит увлекаться. Важно держать электрод замкнутым не более нескольких секунд за один раз. При нагрузке от сварки батарея нагревается и может разорваться. Сигналом к этому будет исходящий от нее шум кипения электролита. Чем больше аккумулятор, тем крупнее и толще заготовки можно сваривать. Обычно заряда батареи достаточно для работы на протяжении нескольких минут.
