Представьте, вы приехали в деревню навестить свою родню и у случайно вас сел аккумулятор. Как быть? Пробежались по соседним окрестностям, ни у кого нет зарядного устройства.
И это лишь один пример, когда нужно зарядить батарею, а зарядника для нее нет. Но выход есть всегда. Сейчас вы увидите схему зарядного устройства, которую может сделать каждый, из двух деталей, которые точно можно найти даже в самой захудалой деревеньке.

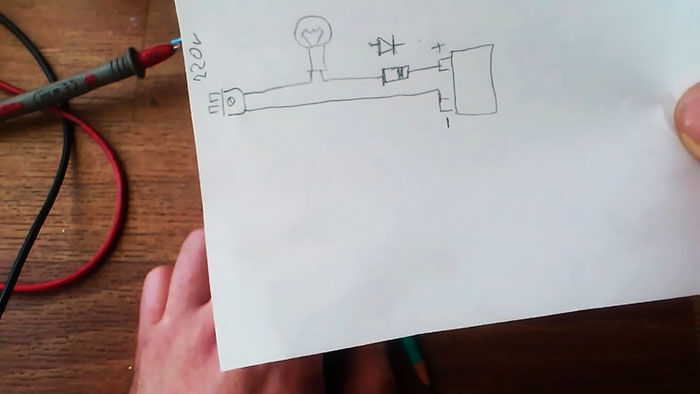

Схема самого простого зарядного устройства
Зарядник состоит из вилки с проводом, лампы накаливания и диода. Первые два понятно где взять, а диод можно найти в старом телевизоре, генераторе или еще где, это точно не дефицит.
Фактически все включается последовательно в сеть. Лампа играет роль гасящего резистора, а диод - выпрямителя.

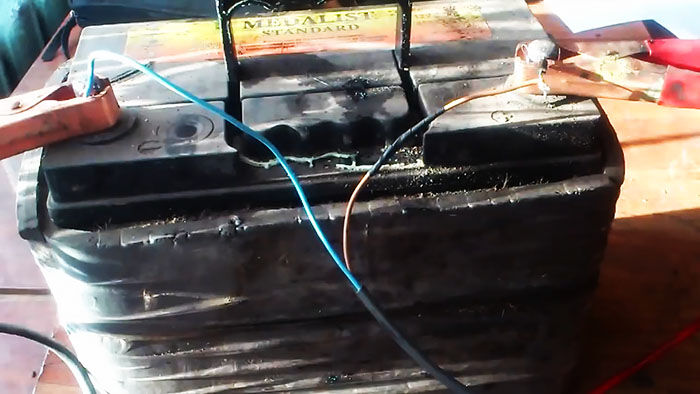

Собираем ЗУ и заряжаем аккумулятор

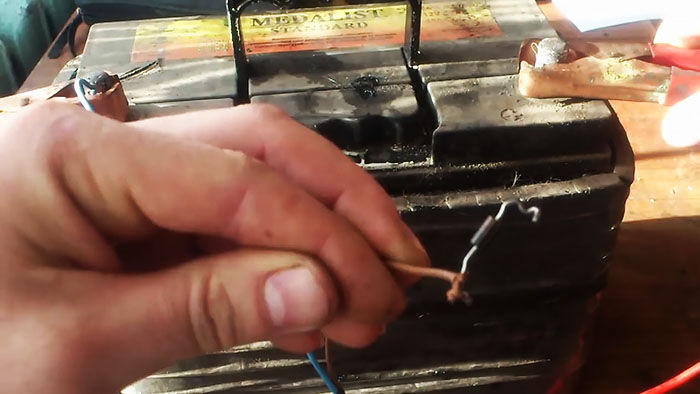

Главное включить диод правильно, чтобы аккумулятор заряжался, а не разряжался.

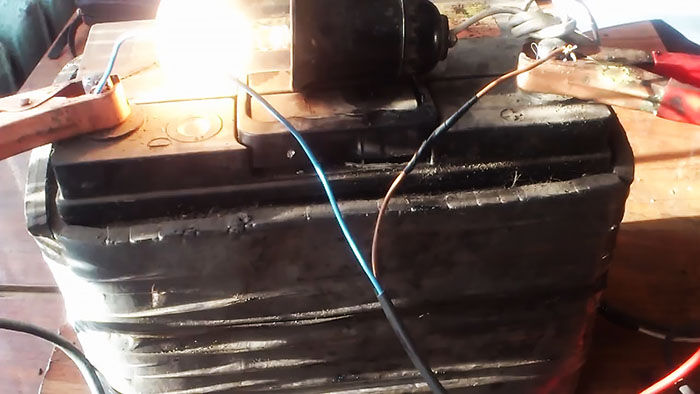

Собираем всю схему минут за 15.

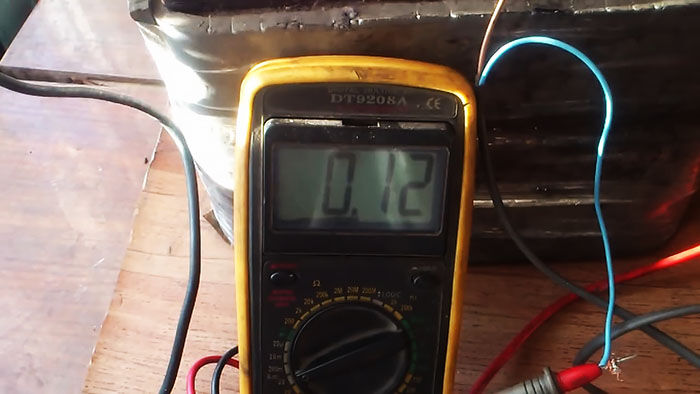

Если есть мультиметр, то можно замерить ток заряда.
Он конечно же мал, но чтобы освежить аккумулятор, можно оставить заряжаться батарею на сутки.
Для того чтобы увеличить ток, можно использовать более мощную лампу накаливания или включить еще одну паралельно уже имеющейся.
Совет: если по каким-то причинам вы не знаете как правильно включить диод, включите его в цепь любой стороной и заметьте яркость лампы. Поменяйте полюса включения и опять примерно на глаз заметьте яркость лампы. Включение будет правильным тогда, года лампа будет гореть с меньшей яркостью, так как батарея при правильном включении будет создавать уменьшение напряжения на лампе.
Техника безопасности
Это самое простое в мире ЗУ и самое опасное одновременно, так как оно не имеет гальванической развязки с сетью. Ни в коем случае не притрагивайтесь к элементам цепи, после того как включили схему в сеть. Это, пожалуй, самое главное и единственное правило, которым нельзя пренебрегать.
