Очень простой металлоискатель может собрать каждый своими руками не разбираясь в электронике вообще. С помощью него можно вести поиск металлических предметов как в земле, так и в стене. Конструкция состоит всего из трех предметов, которые наверняка валяются почти у каждого в ящике без дела.
Понадобится
- Ненужный пульт дистанционного управления от любого устройства.

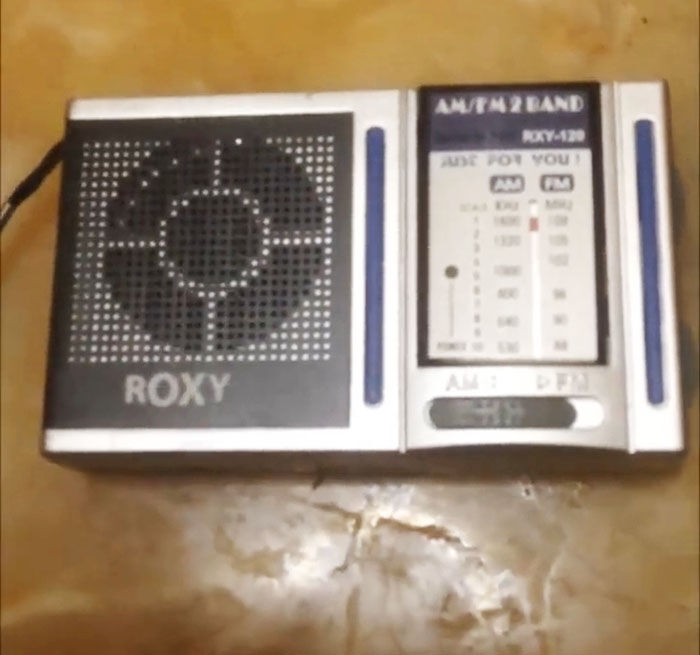

- Радиоприемник AM/FM.
- Проволока для изготовления катушки диаметром 0,4-0,2 мм.
Изготовление металлоискателя из пульта ДУ и радиоприемника
Первым делом необходимо изготовить катушку. Тут нужно понять, что все размеры и количества витков подбираются исключительно опытным путем, и пример ниже не является идеалом.
Возьмите провод 0,35 мм и намотайте катушку диаметром 10 см. Количество витков 50. Чтобы не размоталась скрепите ее изолентой или нейлоновыми стяжками.
Разбираем пуль. Зачищаем эмалированные вывода и припаиваем их паралельно инфракрасному светодиоду.
Далее собираем пульт ДУ. Обязательно вставляем хорошие батарейки в него. Включаем радиоприемник и выставляем его на «AM» диапазон (средние волны).
Нажимаем на любу кнопку пульта.

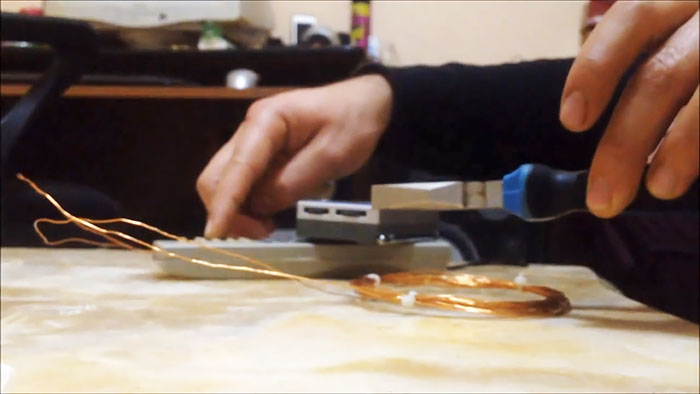

Приемник располагаем вблизи пульта, а катушку немного вдалеке.
В приемнике должны быть слышны повторяющиеся звуки, которые при отпускании кнопки должны пропадать. Вращением настроечного колеса приемника добиваемся минимальной слышимости этих колебаний.
Подносим металлический предмет к катушке на некотором расстоянии. Звук в при этом должен усиливаться.
Вот и все. Чувствительность при правильной регулировки вполне приемлемая: ее хватит чтобы обнаружить в стене стальные дюбеля или арматуру.
Данный металлоискатель работает по принципу паразитных гармоник. Как только металл подносится к катушке, меняется ее индуктивность, а значит частота сигнала и всех гармоник. Что собственно и улавливает радиоприемник.
Чтобы повысить чувствительность необходимо поэкспериментировать с катушкой меняя ее размеры и количество витков. И с радиоприемником, меняя диапазоны и производя точный поиск регулировкой.
