Понадобилась срочно петля на железную дверь из квадратной трубы в подсобное помещение. В мастерской не нашел, а ехать на рынок совсем не хотелось, и тогда я придумал, как легко и быстро выйти из ситуации. К тому же время, затраченное на замену обычной петли самодельным узлом, настолько мало (буквально 2-3 минуты), что этот способ непременно должен знать каждый любитель самоделок.
Что нам необходимо

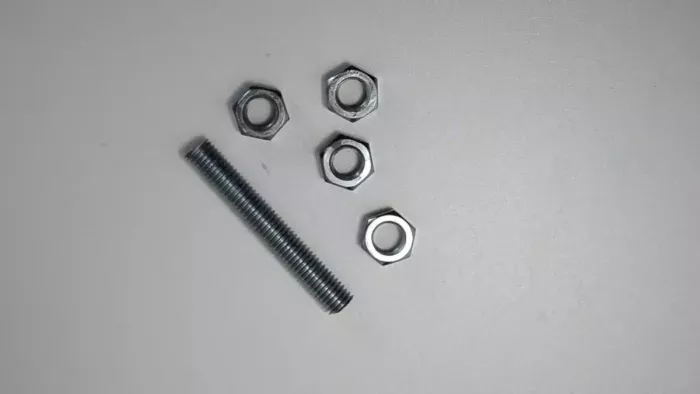

Материалы:
- Резьбовая шпилька (с большим шагом) диаметром 12 мм и длиной 5-7 см;
- 4 гайки с резьбой под шпильку.
Инструменты:
- Сварочный аппарат.
Подготовка импровизированной петли

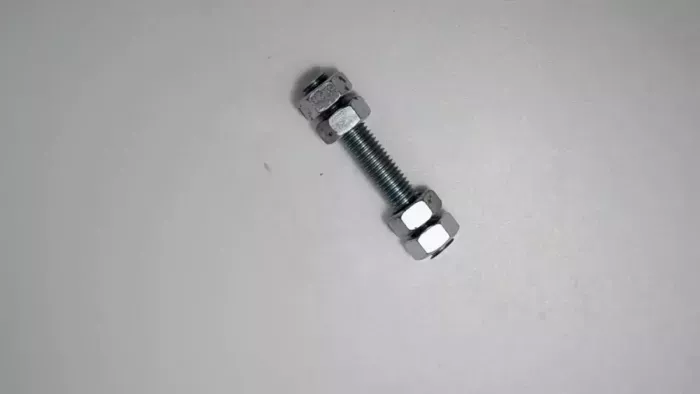

По краям шпильки закручиваем по две гайки на сторону. Располагаем их так, чтобы крайние были не дальше 5 мм от конца шпильки. При этом внутренние гайки не должны соприкасаться с наружными – между ними следует оставить такой же интервал.
При работе самодельного шарнира нагрузки на ось будут минимальны, поэтому переживать о том, что рано или поздно он выйдет из строя, не стоит – соединения сохранят работоспособность до тех пор, пока полностью не заржавеют.
Привариваем петлю

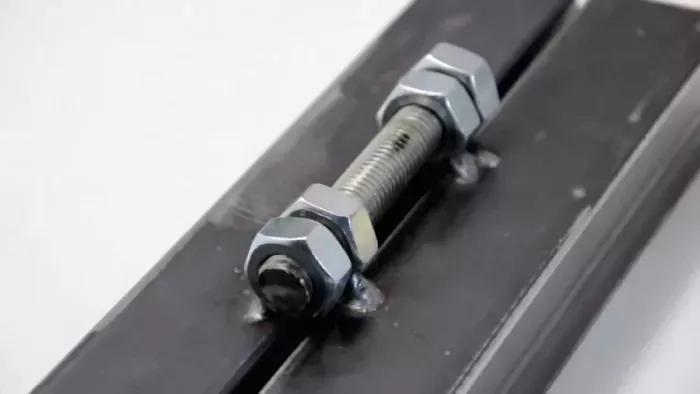

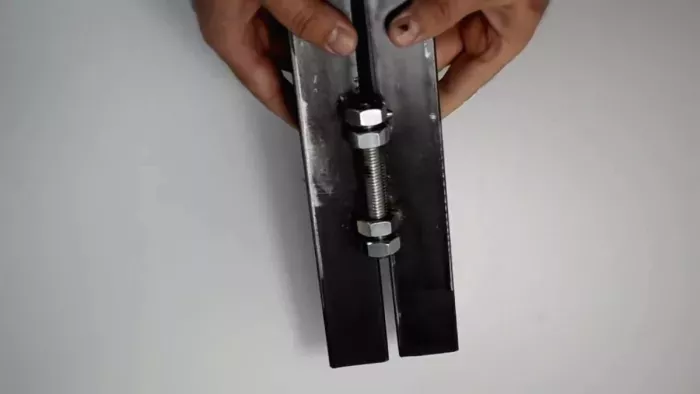

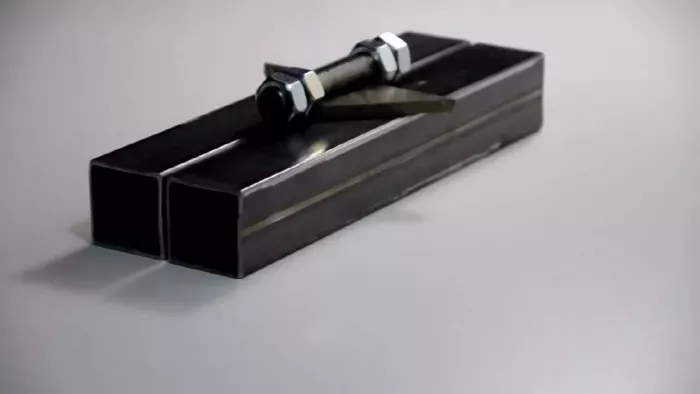

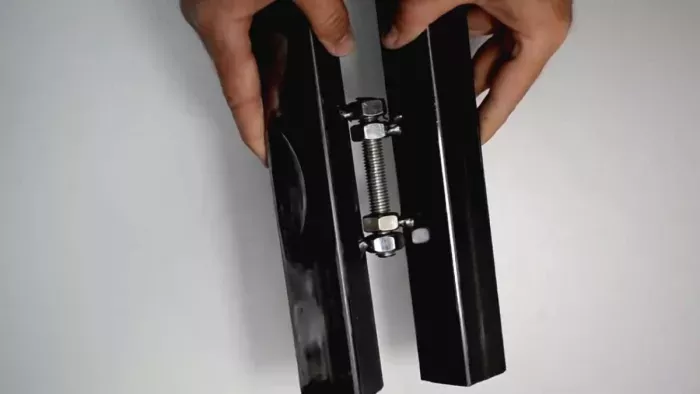

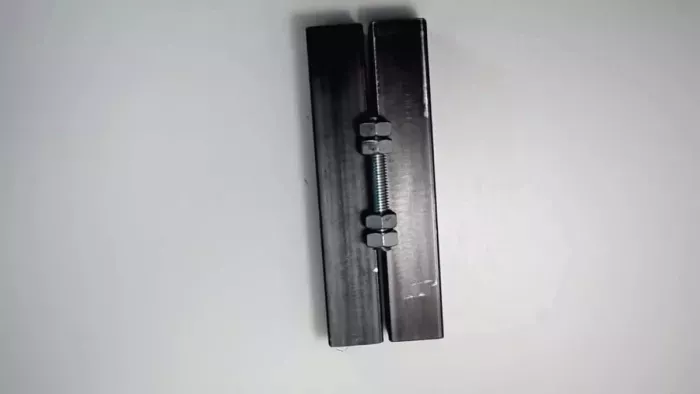

Выставляем железную конструкцию (для удобства работ ей лучше придать горизонтальное положение). Накладываем самодельную петлю таким образом, чтобы ее ось находилась между краями труб будущей двери и ее рамы и была им параллельна. Сварочные работы выполняем следующим образом: с рамой соединяем нижние гайки на обоих концах шарнира, с подвижной дверью – верхние. Это обеспечит максимальную надежность и устойчивость к нагрузкам.
Стоит допустить небольшую неточность и приварить петлю под небольшим углом по отношению к раме и полотну дверцы, как вся затея становится бессмысленной тратой сил и переводом материалов. Такой шарнир не прослужит и дня – достаточно будет всего лишь несколько раз открыть дверь, и перекос даст о себе знать, сорвав приваренные гайки. Поэтому, выполняя работу, следует соблюдать высокую точность разметки и лучше воспользоваться подложкой под шпильку, чтобы правильно выставленный шарнир не сместился при сварке.
Техника безопасности
Работы со сварочным аппаратом подразумевают наличие средств индивидуальной защиты, и сварочная маска – не единственный ее атрибут. На руках должны быть рукавицы (перчатки), а сам сварщик – в рабочей куртке.
В результате получилось отличное соединение, которое будет служить не меньше, чем оригинальная петля.
