Наверное, многие сталкивались с проблемой, когда выбираешься с ночевкой на природу, а вокруг темно, ведь света от костра совсем недостаточно современному человеку, чтобы чувствовать себя комфортно. Для этих целей можно сделать светодиодный светильник, который будет работать от 12 вольтовой аккумуляторной батареи
Из материалов потребуется:
- Для изготовления корпуса отлично подойдет отрезок обычной пластиковой трубы диаметром 20 мм.
-
Светодиодная лента
на самоклеящемся основании. В ход можно пустить даже небольшие отрезки, если они остались от предыдущих работ. Для этого достаточно их последовательно соединить проводом и пайкой или при помощи специальных зажимов. - Силиконовый герметик.
- Изоляционная лента.
- Провод, винтовые клеммные колодки, разъем на 12 В и другие материалы для выполнения электрических соединений.
Необходимый инструмент:
- Любой имеющийся инструмент, подходящий для продольного разрезания пластиковой трубы.
-
Паяльник
и припой. - Набор отверток.
- Пассатижи, кусачки и другой подручный инструмент.
Изготовление светодиодной лампы-трубки

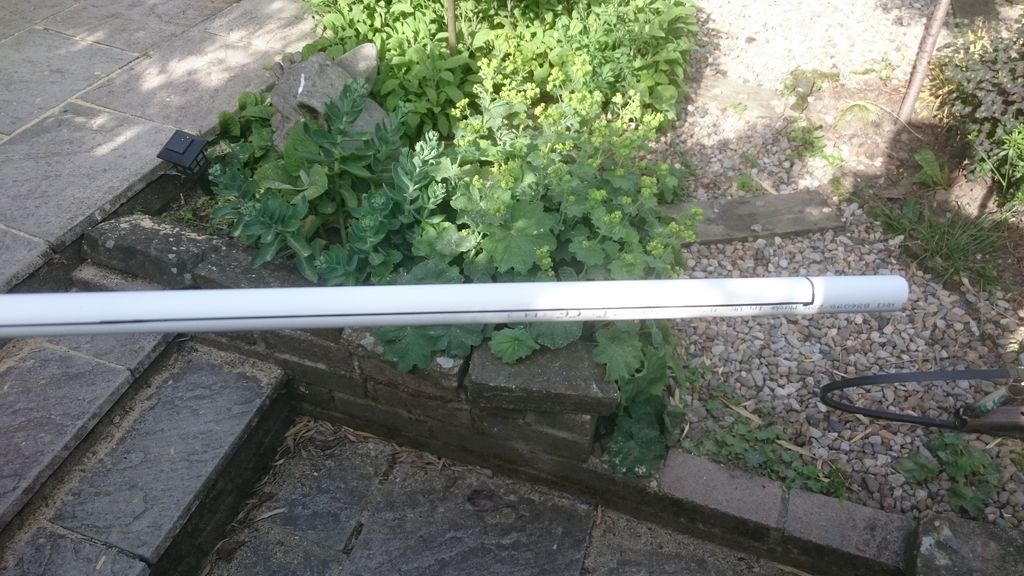

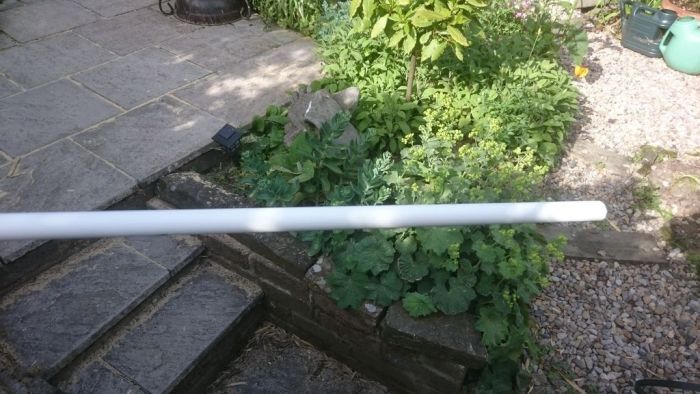

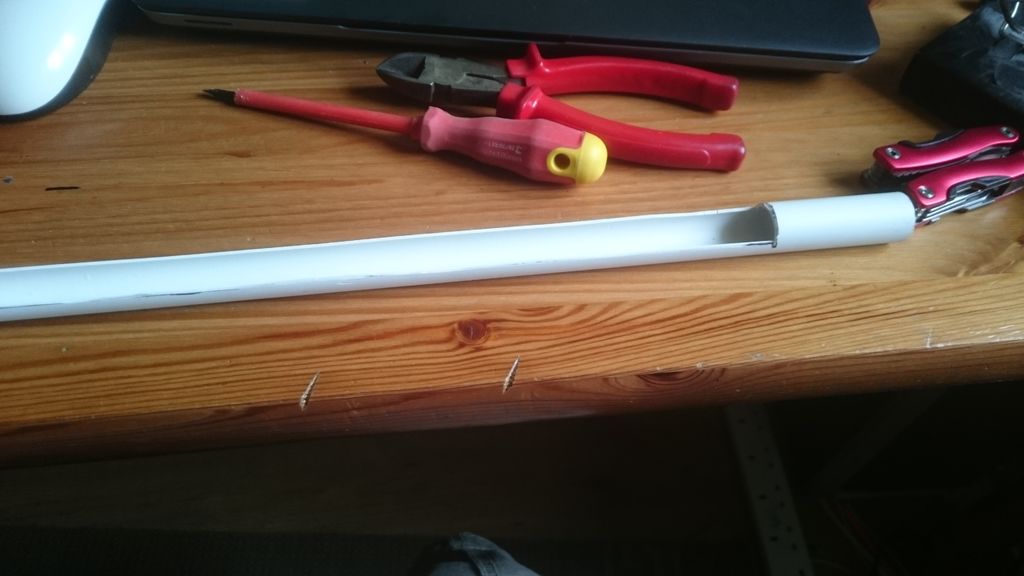

Сначала нужно определиться с размером лампы. От этого зависит длина необходимой ПВХ трубы и светодиодной ленты. Корпус светильника вырезается из пластиковой трубы. Можно использовать небольшую болгарку, острые бокорезы или любой другой инструмент, которым можно разрезать пластик. Вот такой должен получиться корпус.
Обратите внимание! Концы у трубки (примерно 50–100 мм) оставляются целыми, чтобы конструкция имела жесткость и форму.
После того, как труба разрезана, края реза нужно обработать сначала крупнозернистой, затем мелкой наждачной бумагой, чтобы убрать пластиковые заусенцы и сделать края гладкими.
Следующий этап – работа с электрической частью самодельного светильника.
Примерный порядок сборки светодиодного светильника следующий.

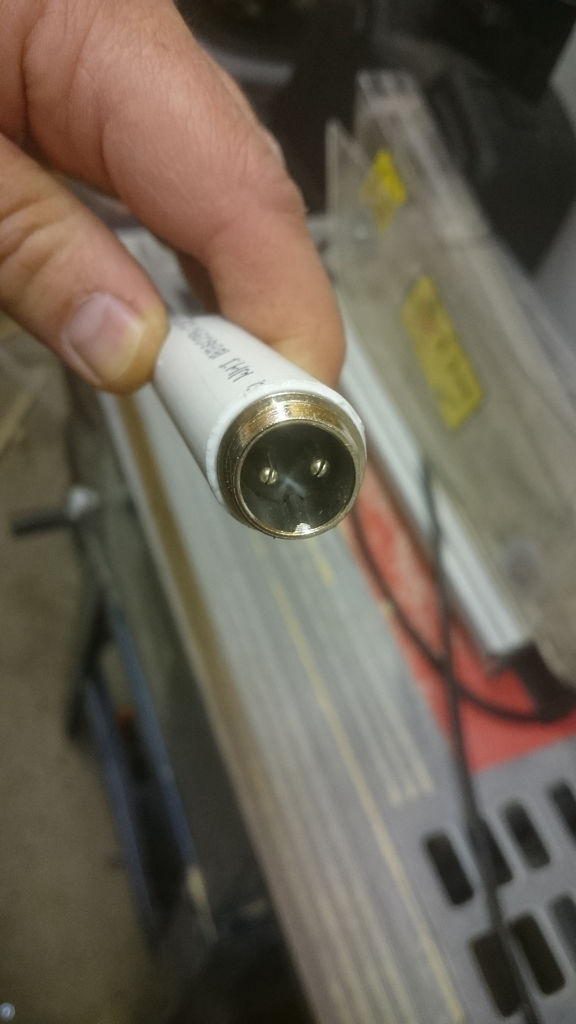

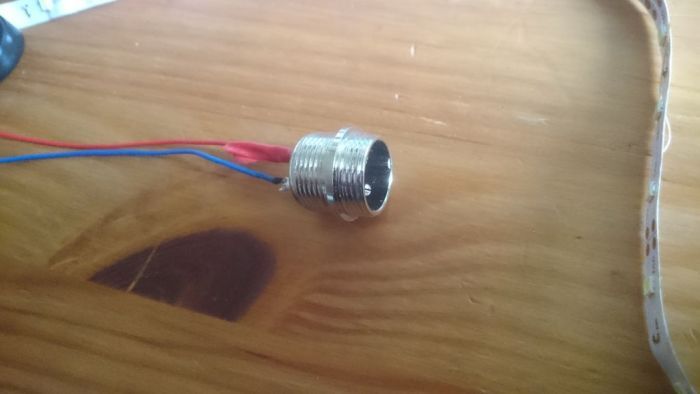

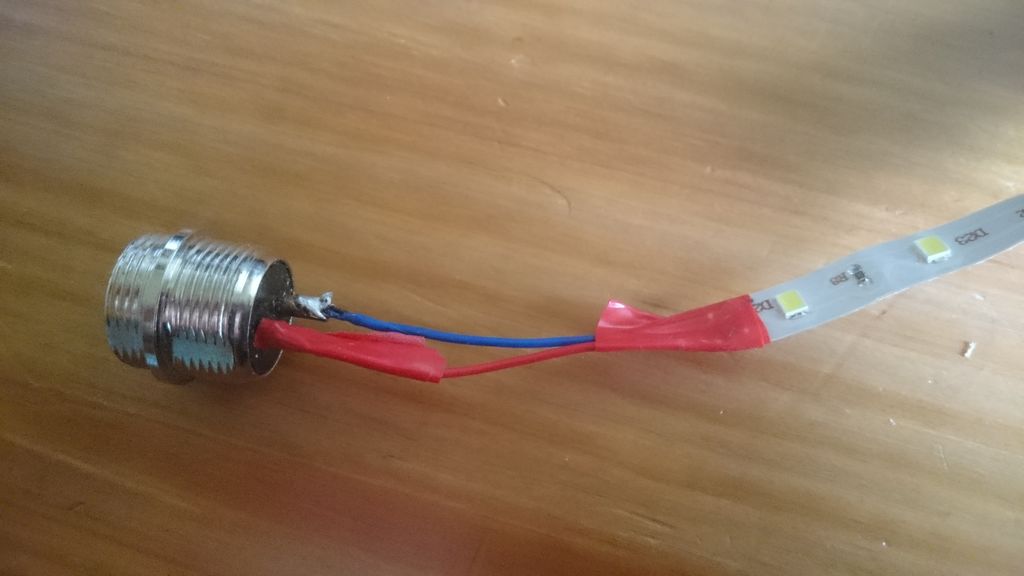

С одного конца светодиодной ленты подсоединяется разъем для подключения питания. Можно использовать любой тип разъемного соединения. На примере показано использование так называемого авиационного штекера, к которому были припаяны провода. Ко второй части штекера припаиваются провода и клеммные соединения для аккумулятора.

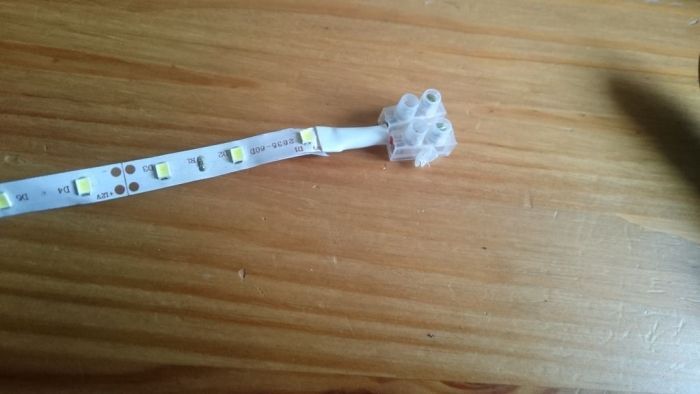

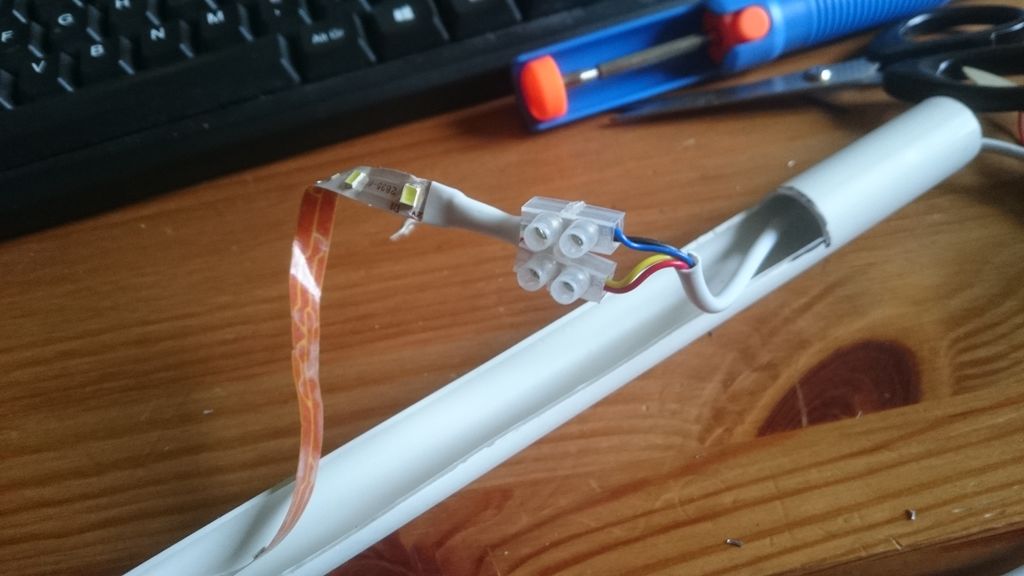

Совет! Если нужно соединить несколько отрезков светодиодной ленты, это можно сделать при помощи удобных зажимных коннекторов и обычной винтовой клеммной колодки. Также этот способ можно использовать, если в дальнейшем к готовому светильнику нужно будет подсоединить дополнительное освещение.
Преимущество использования светодиодных лент заключается в том, все светодиоды запитаны от идущих внутри ленты дорожек, поэтому нет необходимости прокладывать дополнительные провода.

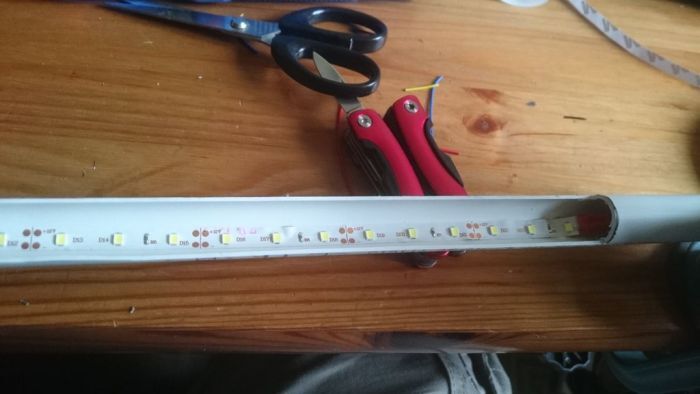

Когда все электрические соединения выполнены, остается разложить и выровнять ленту в импровизированном плафоне, после чего аккуратно отклеить защитную полосу с клейкой полосы и приклеить ленту к пластику.

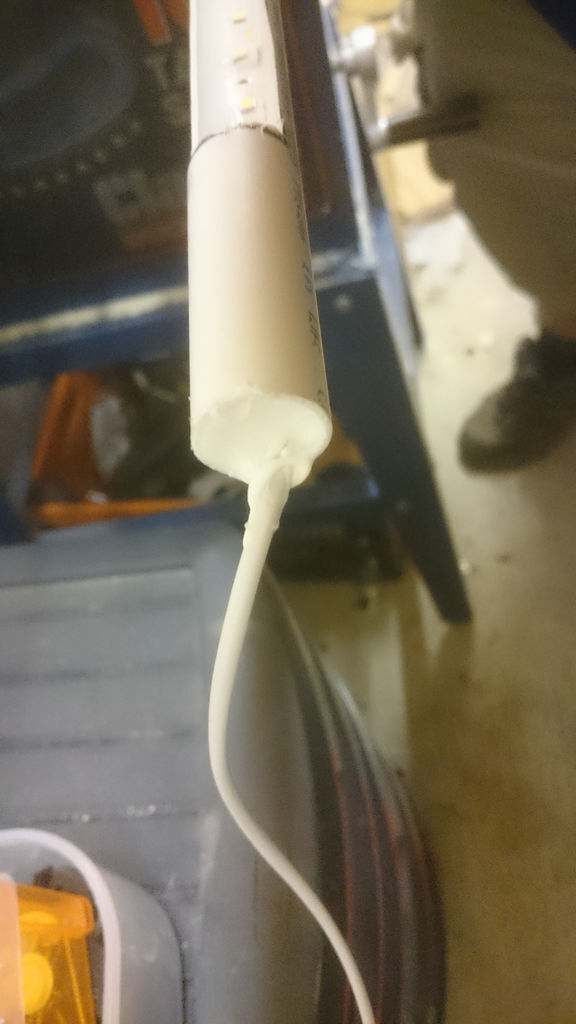

Для подключения следующего сегмента осветительной системы, соединительный провод с клеммной колодкой на конце пропускается через боковое отверстие в трубе.

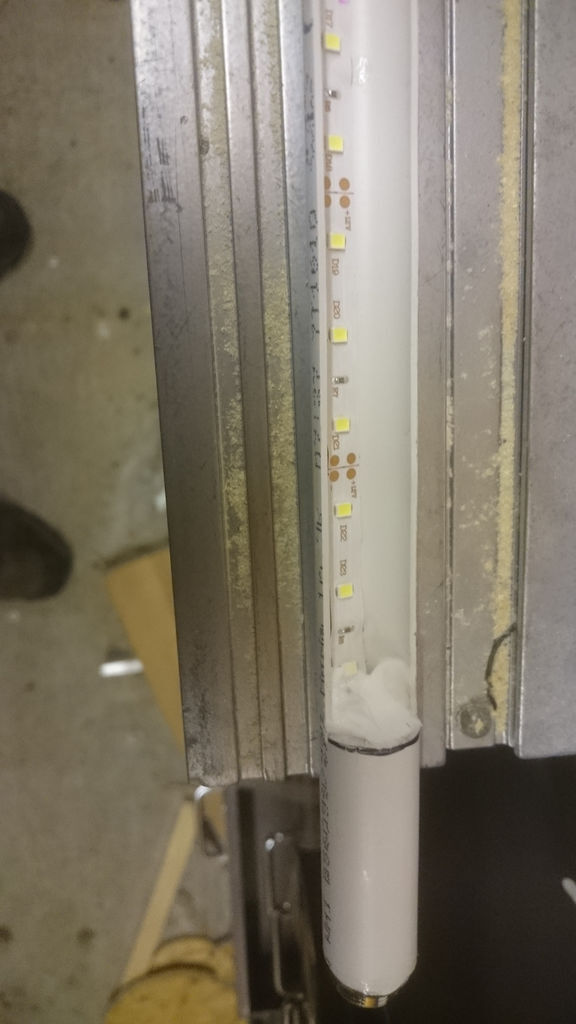

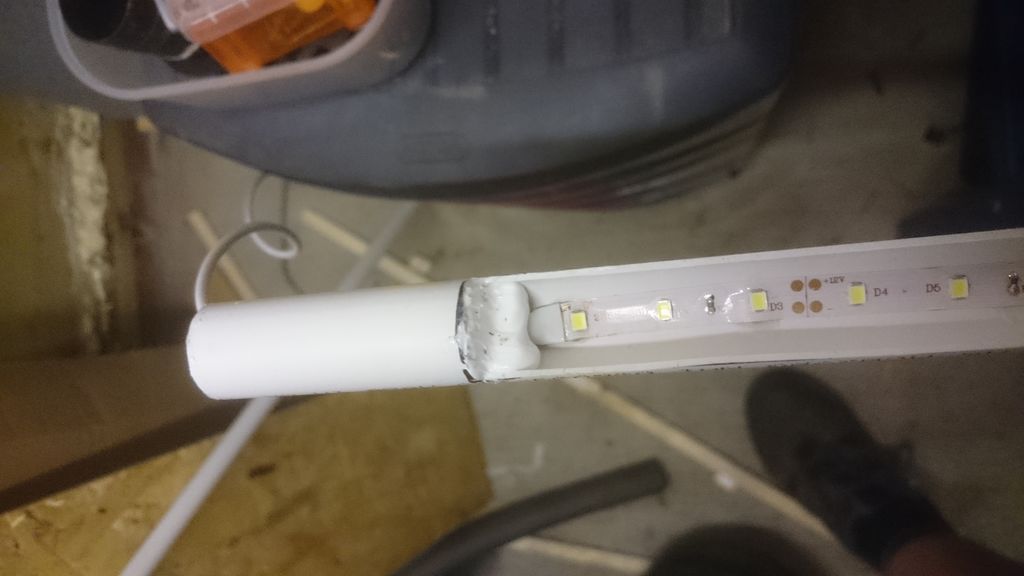

Концевые отверстия трубы заполняются силиконовым герметиком. Такое заполнение выполняет две функции:
- Надежно герметизирует электрические соединения.
- Фиксирует в нужном положении провода.
Вот и все, после окончательного высыхания герметика светодиодный светильник готов! Можно сделать несколько таких светильников и при необходимости увеличения мощности освещения соединять несколько сегментов в одну систему.

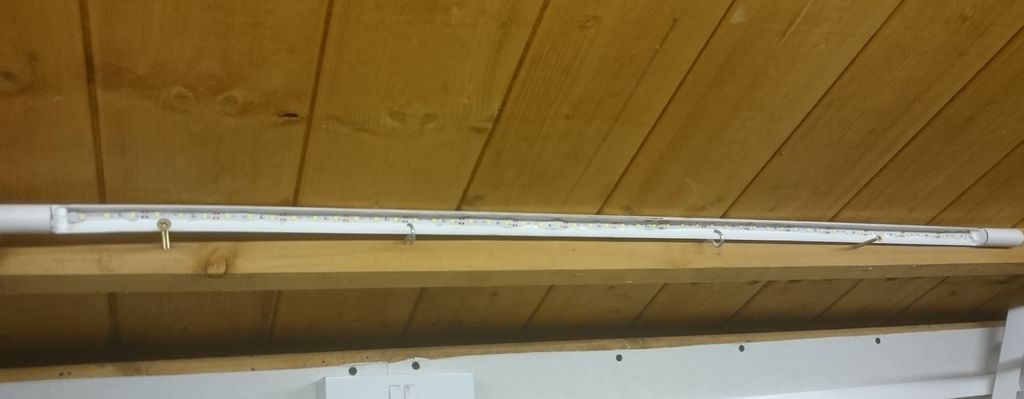

Такой светильник можно брать с собой на природу, пользоваться в гараже или мастерской, когда отключают электроэнергию.
