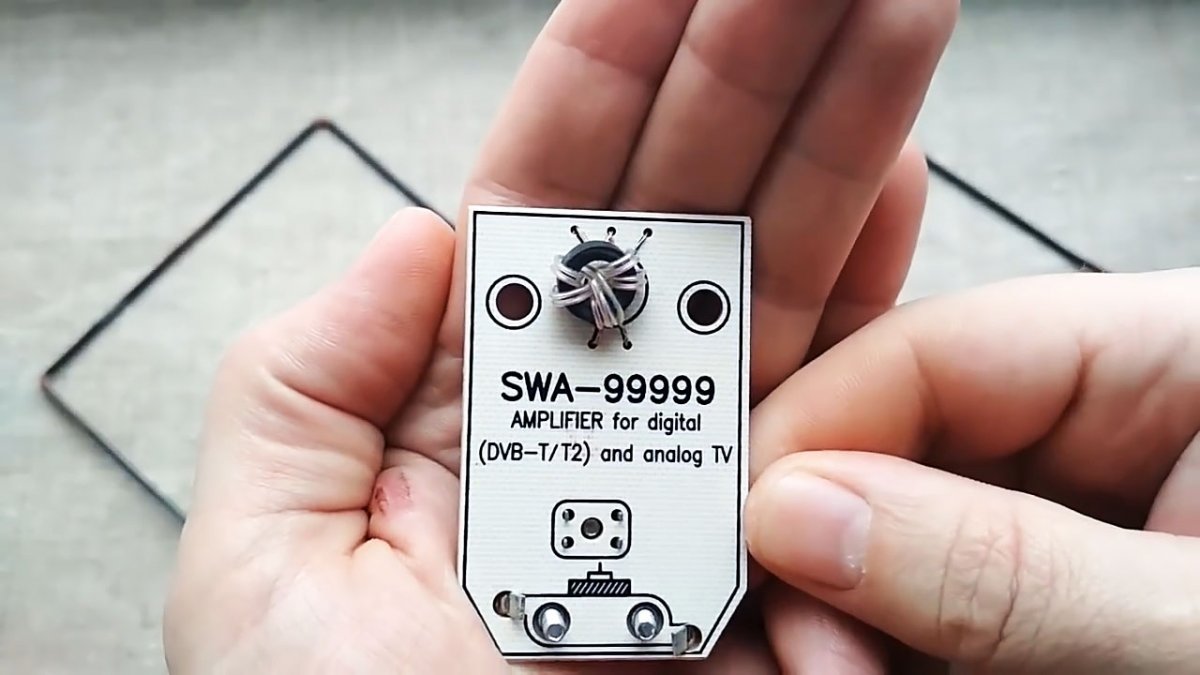

При отсутствии сигнала телевещания DVB-T2 достаточной силы возникает необходимость в использовании антенны с усилителем. Такое оборудование легко собрать своими руками из покупных деталей, затраты на приобретения которых составят порядка 1 доллара. Применяемый в данной конструкции универсальный усилитель SWA-99999 использовался для аналогового телевещания, поэтому вполне возможно его снять из старой антенны.
Материалы:

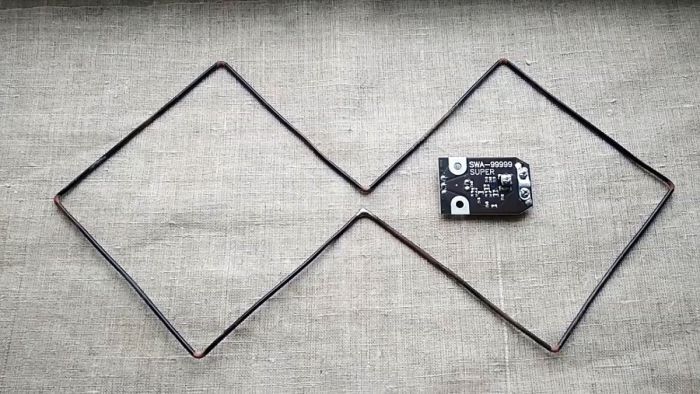

- медная проволока 3 мм – 112 см.
- антенный усилитель типа SWA-99999 или другой
- коаксиальный TV кабель;
- кусок вязальной проволоки или нейлоновая стяжка;

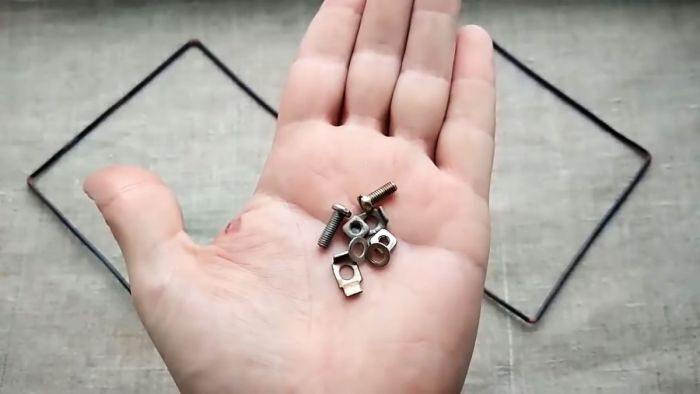

- пара винтиков, зажимов и шайб.
Сборка антенны

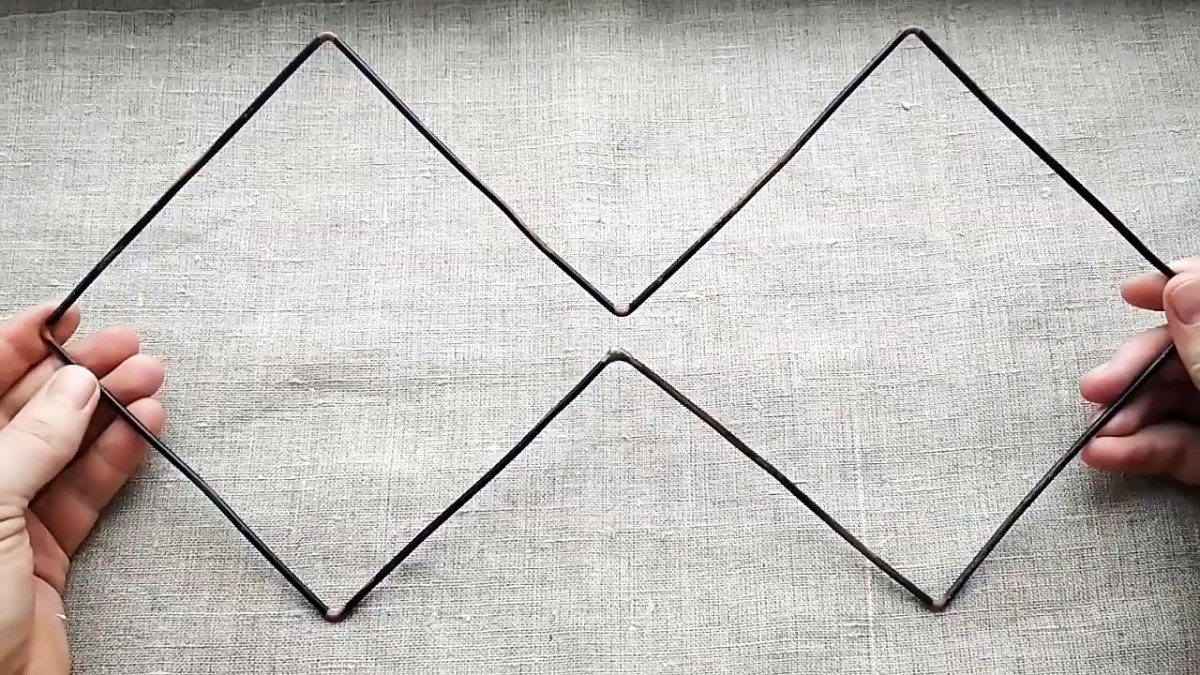

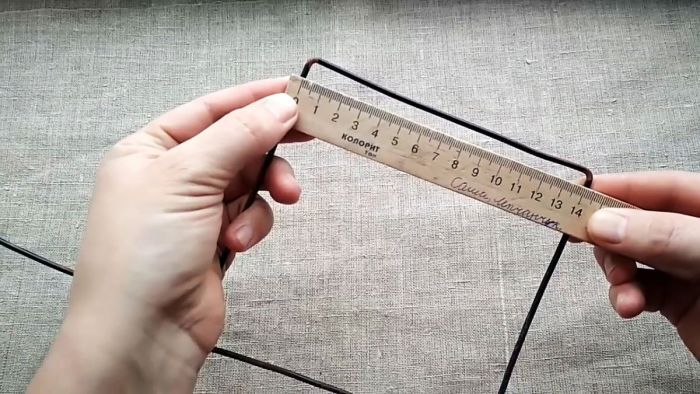

Из цельного куска медной проволоки длиной 112 см выгибается 2 соединенных квадрата со сторонами 14 см. В результате должен получиться каркас антенны как на фото. Концы проволоки нужно запаять. Расстояние между совмещенными углами квадратов равно зазору между монтажными отверстиями на усилители.

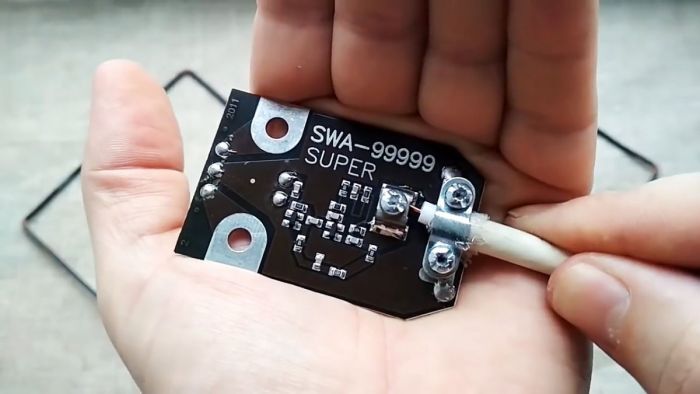

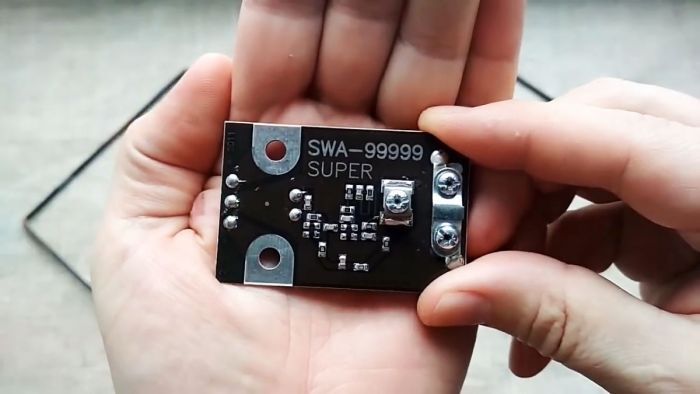

В плате усилителя зажимается коаксиальный кабель. Обратите внимание, чтобы оплетка кабеля не прикасалась к центральной жиле и ее прижимному винту.

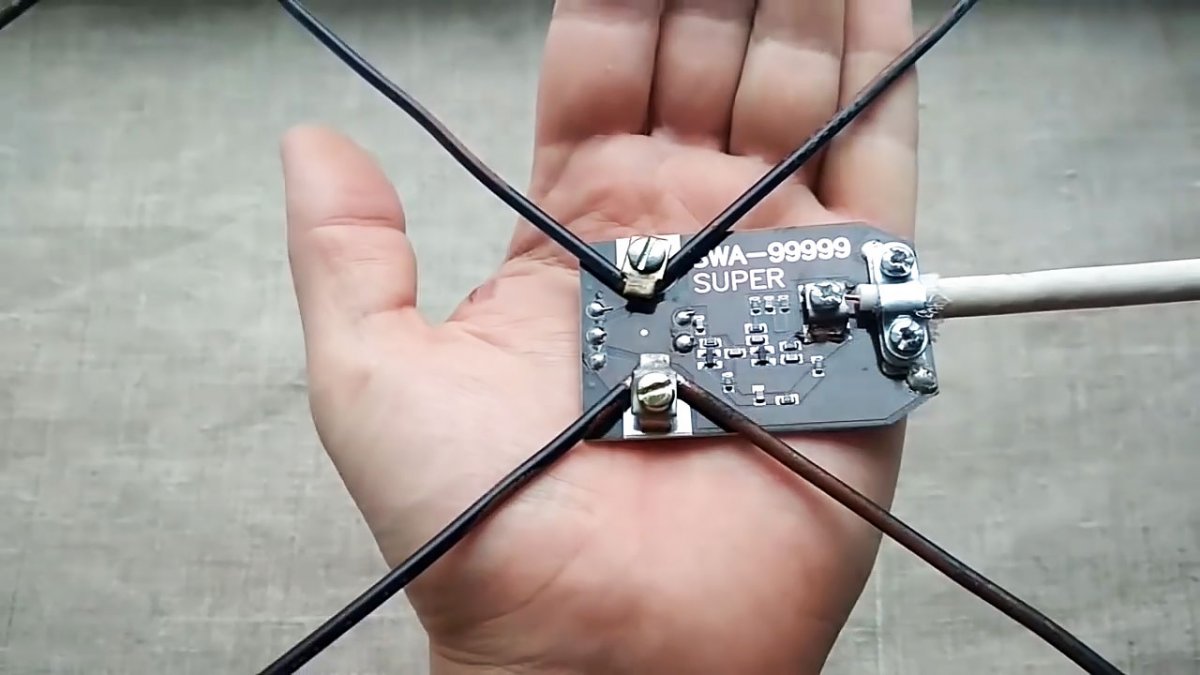

Усилитель с помощью зажимов, винтов и гаек устанавливается на проволочный каркас антенны. Для надежности кабель прикручивается к рамке вязальной проволокой. Если антенна будет размещаться на улице, то нужно позаботиться о герметизации платы. Ее можно обмотать пакетом и заизолировать скотчем или спрятать в подходящей коробочке, как это делается на обычных решетчатых антеннах для аналогового ТВ.

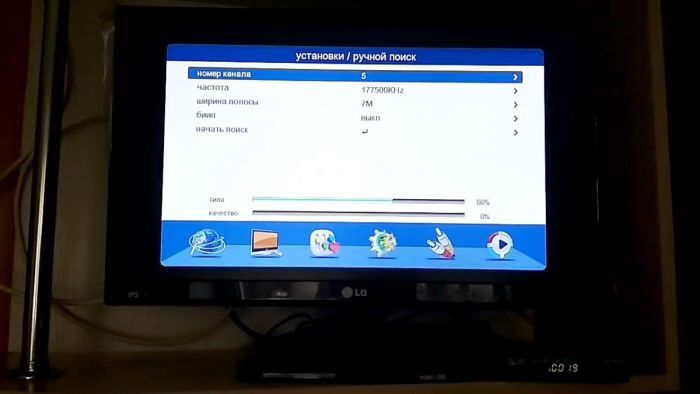

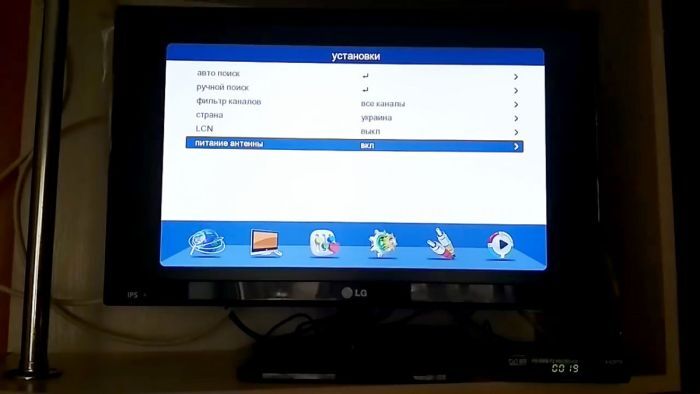

На второй конец кабеля устанавливается штекер и антенна подключается к приставке DVB-T2, подсоединенной к телевизору. Она позволяет подавать питание на усилитель. Для этого в меню настроек приставки нужно выбрать пункт «питание антенны».
Если телевизор поддерживает DVB-T2 и приставка не применяется, то усилитель нужно дополнительно запитать. Для этого покупается или снимается со старой аналоговой антенны специальный блок питания со штекер-сепаратором. Кабель к такому штекеру подсоединяется так же, как и до усилителя. После этого блок включается в розетку.

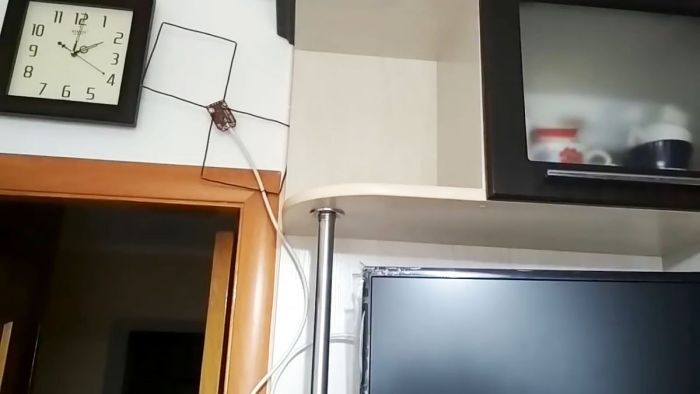

По факту такая антенна способна улавливать сигнал достаточной силы даже находясь в помещении. Ее не нужно выносить на улицу, за некоторыми исключениями при сильной отдаленности от ТВ вышек или наличии высоких экранирующих радиоволны построек. Это полностью рабочее устройство, для сборки которого не нужно иметь специальные навыки и знания.
