Тестер для проверки свечей зажигания своими руками

Чтобы быстро определять неисправные свечи зажигания, можно сделать очень простой и недорогой в изготовлении прибор.

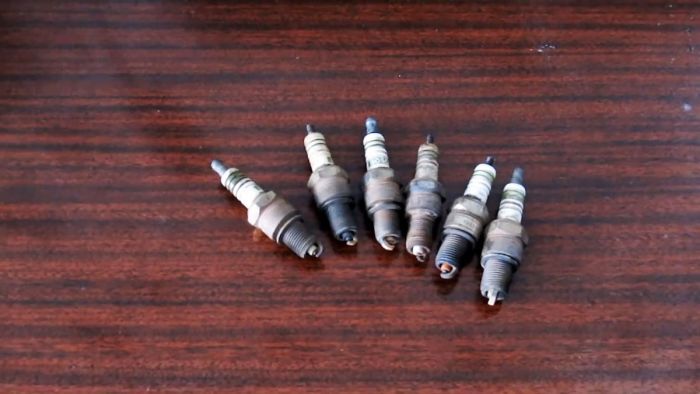

С его помощью вычисляются отработанные и бракованные свечи, которые не дают искру и должны быть заменены.

Материалы:

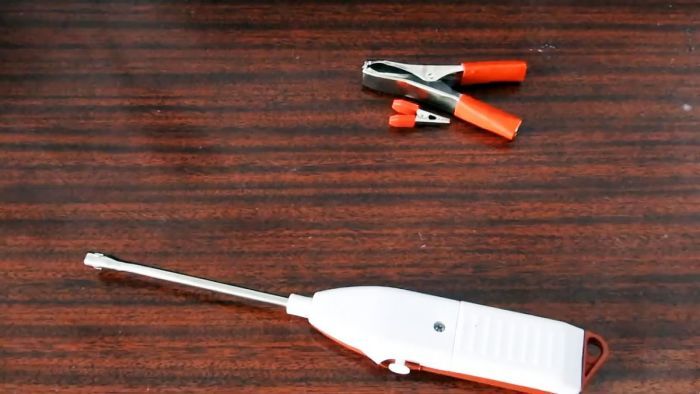

• Электрическая зажигалка на батарейках для газовой плиты;
• большой и мелкий зажим типа «крокодил»;
• 2 винта М4 с гайками;
• 2 батарейки АА к зажигалке;
• отрезок многожильного провода.

Сборка тестера для свечей зажигания

Прибор изготовляется на основе любой кухонной электрозажигалки. При ее покупке можно ошибочно взять газовую зажигалку. Нужна именно та, которая не горит, а только генерируют искру для поджига и питается от батареек.

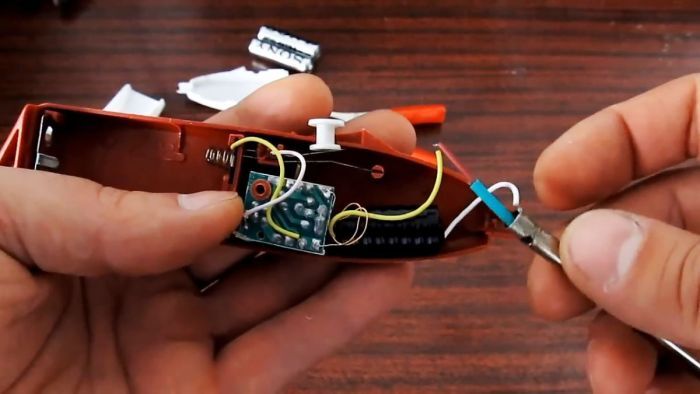

Корпус зажигалки разбирается. Нужно удалить выходящую из него металлическую штангу, она больше не потребуется. Подключенные к ней провода отсоединяются.

В верхней лицевой половине корпуса делается 2 отверстия. Сквозь них на винты прикручивается большой зажим. Его нужно расположить так, как была закреплена снятая штанга.

К крокодилу присоединяется провод из катушки зажигалки. Для него также потребуется просверлить или прожечь тонкое отверстие в корпусе.

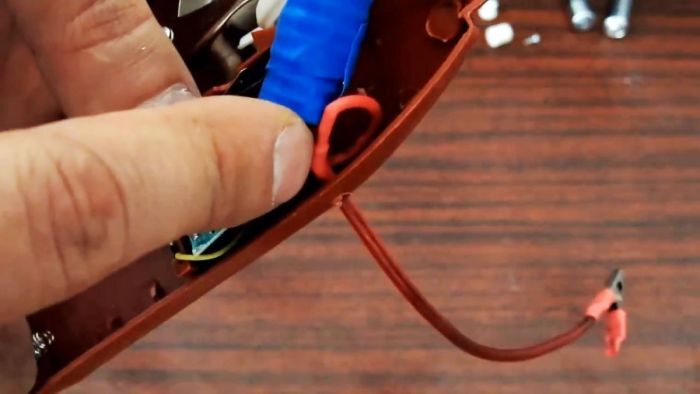

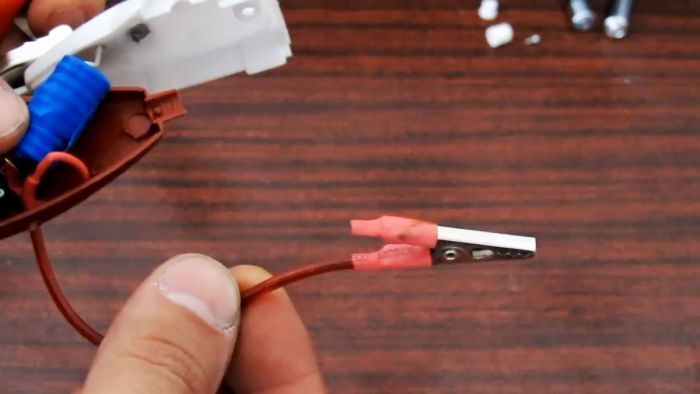

Второй провод нужно вывести сбоку. Для этого сверлится отдельное отверстие. Чтобы он меньше изнашивался, его стоит защитить от излома термоусадкой. На конце провода закрепляется маленький зажим. Скорей всего длины имеющегося проводка будет недоставать, тогда до монтажа термоусадки и зажима придется его нарастить небольшим отрезком в 15 см.

Корпус прибора собирается, в него устанавливаются 2 батарейки. Для эстетики можно разрезать снятый из большого зажима изолятор вдоль. Полученный отрезок приклеивается на оголенную рукоятку крокодила, прикрученную к корпусу.

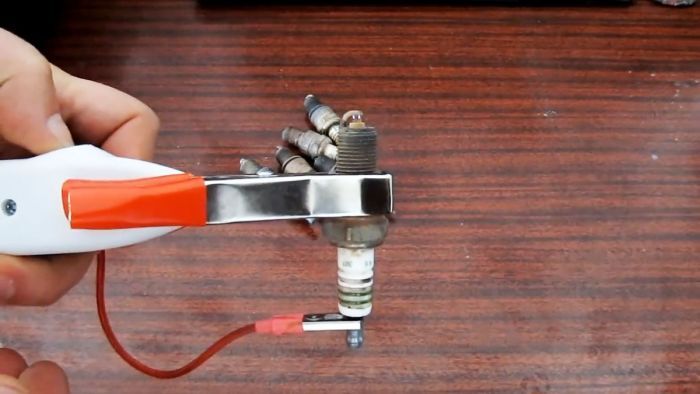

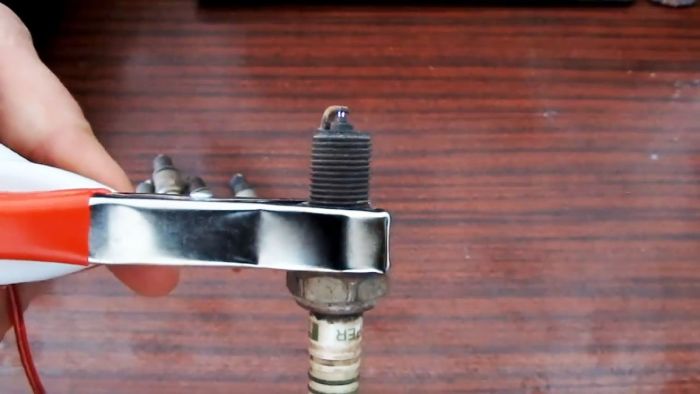

Для тестирования свечи, та зажимается в большом крокодиле на резьбовой части. Маленький зажим ставится на контактный наконечник. После нажатия на кнопку высоковольтный преобразователь подает разряд на свечу. Если она работающая, то в ее зазоре между боковым и центральным электродом должна появиться бьющая искра. У неработающей свечи искры не будет.

Результат

При тестировании этим прибором удастся забраковать только те свечи, которые имеют повреждения, пробиты и не способны генерировать искру. При этом часть прошедших проверку на тестере свечек все же не сможет работать в двигателе в условиях высокого давления. Но применение прибора даст возможность отсеять гарантированно изношенные свечки, что очень полезно.
