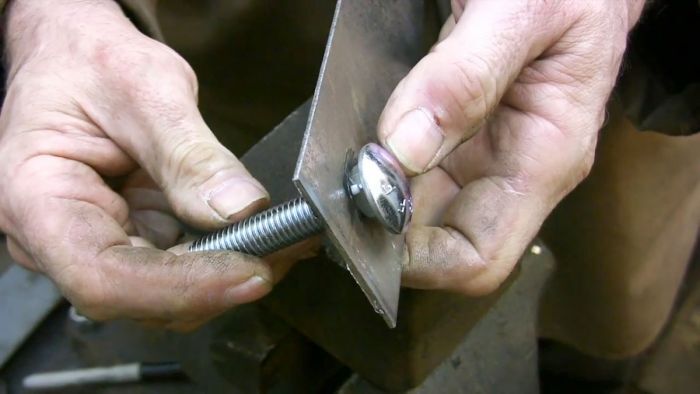

Если предстоит работа с болтами, имеющими полукруглую головку и квадратный подголовок, то отверстие со стороны такого крепежа должно быть квадратным для исключения его прокручивания. Болты данной конфигурации чаще всего применяется в строительстве и при изготовлении мебели для соединения деревянных и металлических деталей или частей.
Очень просто квадратное отверстие изготавливается на специальном станке или даже на токарном, но для этого необходимо особое приспособление. Но существуют способы, когда его можно сделать вручную, пользуясь самыми простыми и доступными инструментами.
Понадобится
Чтобы выполнить предстоящую работу, нам необходимо приготовить:
- металлическую пластину с круглым отверстием;
- зубило для работы по металлу;
- молоток;
- тиски слесарные.
Порядок изготовления квадратного отверстия в металлической пластине

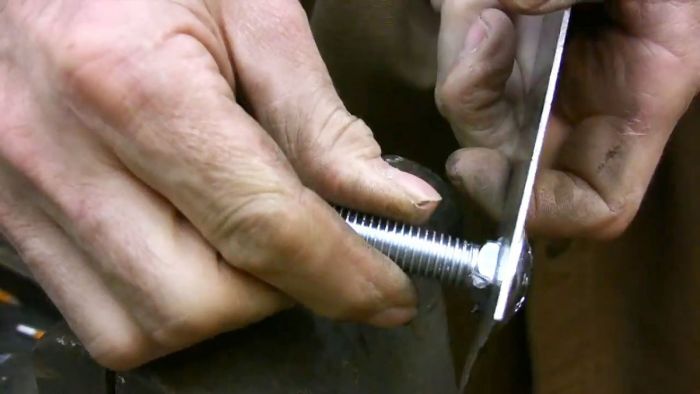

Диаметр круглого отверстия в пластине и сторона квадратного подголовка болта должны соотноситься как окружность, вписанная в квадрат. Иначе квадратное отверстие получится либо слишком маленьким и его придется дополнительно расширять, либо слишком большим, и тогда подголовок болта будет в нем свободно проворачиваться. Затянуть болт в таком случае не будет никакой возможности, ведь его полукруглая головка не имеет шлица или прорези.

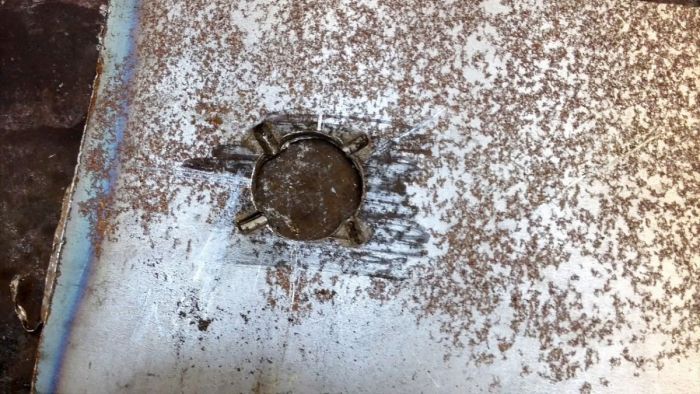

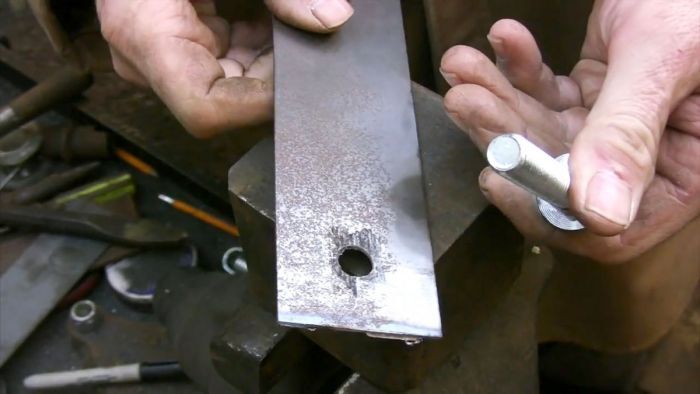

Для рассматриваемого способа изготовления квадратного отверстия в металлическом листе очень важна разметка. Вначале по краям отверстия наносим четыре штриха на продолжении взаимно перпендикулярных диаметров.
Затем от каждого штриха откладываем угол 45 градусов и также проводим штрихи. Их длины должны быть равны расстоянию между вписанной окружностью и углом квадрата, которые можно определить, если вычертить чертеж на бумаге в масштабе 1:1 и измерить линейкой необходимый нам размер.

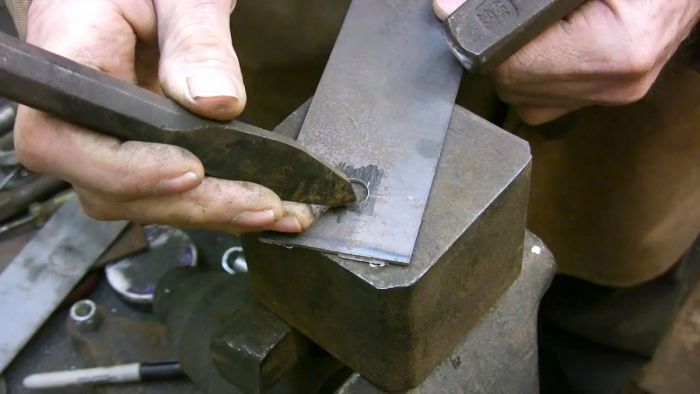

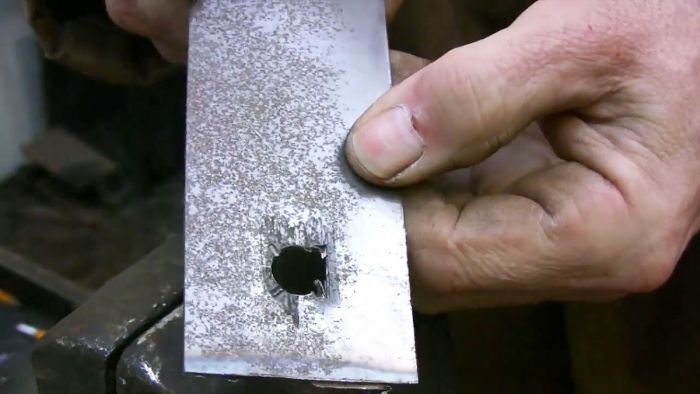

Выполняем с помощью зубила разрезы по меткам, строго соблюдая их длину. Все они, естественно, должны получиться одинаковыми по размеру.

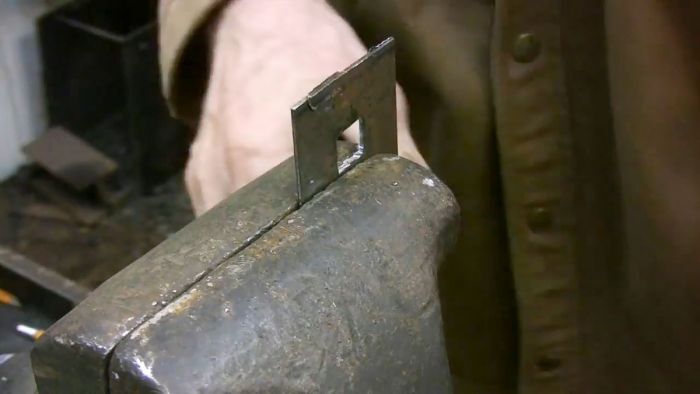

Зажимаем пластину с отверстием в тиски так, чтобы концы соседних прорезей своими внешними концами были на уровне верхней кромки губок тисков, которые должны быть, конечно, строго горизонтальными.

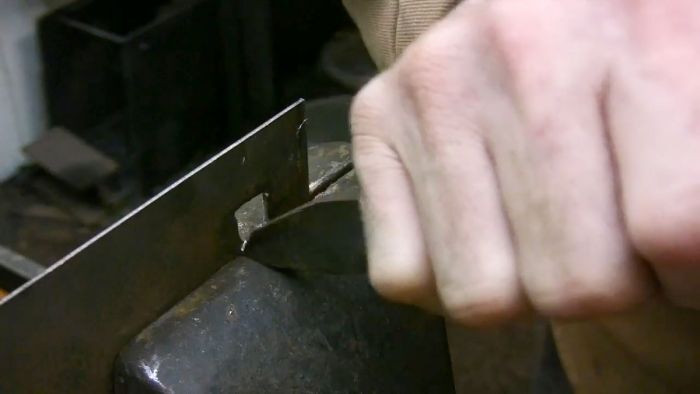

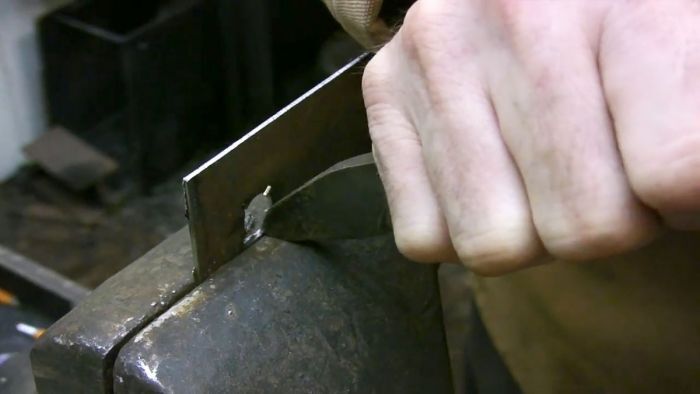

Выбираем с помощью острого зубила и молотка металл между двумя прорезями точно по верхней кромке губок тисков.
Трижды повторяем эту же операцию, поворачивая каждый раз пластину на 90 градусов.

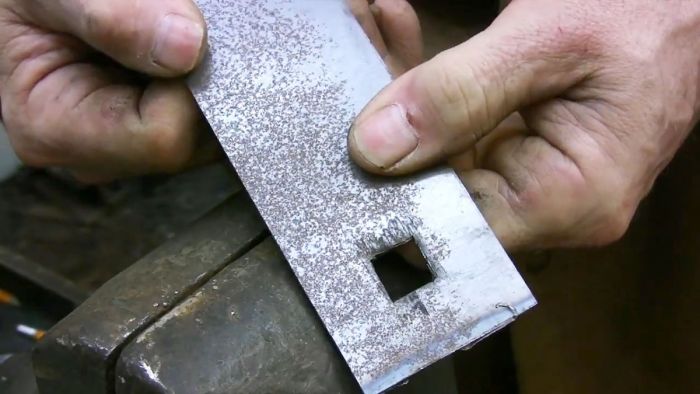

В результате мы получим аккуратное квадратное отверстие в точности, соответствующее подголовку нашего болта.
