При проведении сварочных работ возникают моменты, когда необходимо одновременно осуществлять прихват детали и удерживать ее под определенным углом. Для такой работы необходимо два человека или специальный инструмент. Чаще всего используется струбцина. С ее помощью фиксируют деталь, выставленную в нужном положении. Однако струбцина имеет кучу недостатков. Поэтому необходим специальный магнитный держатель, который поможет выполнить такую работу быстро и без лишних хлопот.
Достоинства магнитного уголка для сварки
- Способен удерживать обе металлические детали, что освобождает руки для выполнения основной работы.
- Не перекрывает доступ к месту соединения, что делает его лучше струбцины.
- Позволяет создавать несколько вариантов углов.
- Прост в использовании.
- Не требует больших затрат при изготовлении.
Процесс изготовления магнитного уголка
Для начала нам понадобиться магнитный диск диаметром ~15 см и внутренним диаметром ~ 5 см. Также необходимо иметь квадраты из листового металла толщиной в 3 мм, со стороной 20 см. Очень важно, чтобы стороны у квадрата были идеально ровными. Желательно, чтобы магнит по толщине не превышал наиболее используемый в работе материал. Лучше всего подходит вариант в 1-1,5 см.

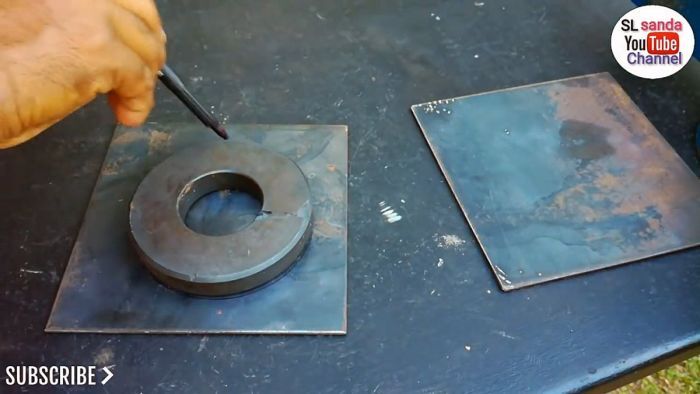

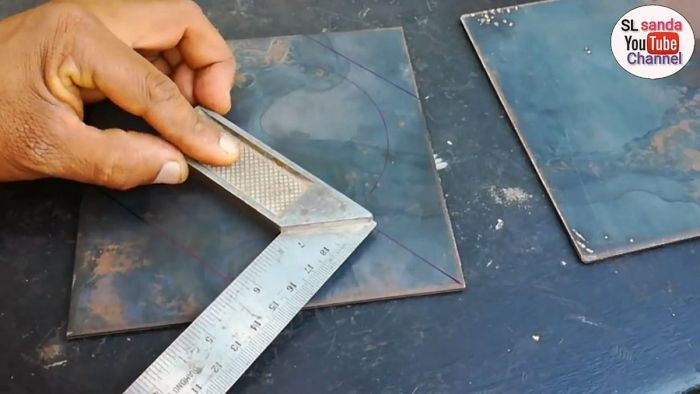

Магнит устанавливаем в центр квадрата и обводим его маркером, чтобы создать разметку. Далее на металл наносим линии отрезов, которые необходимо сделать для создания лекала.

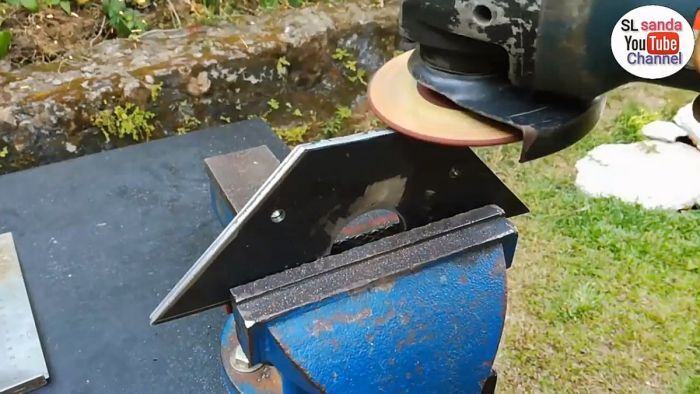

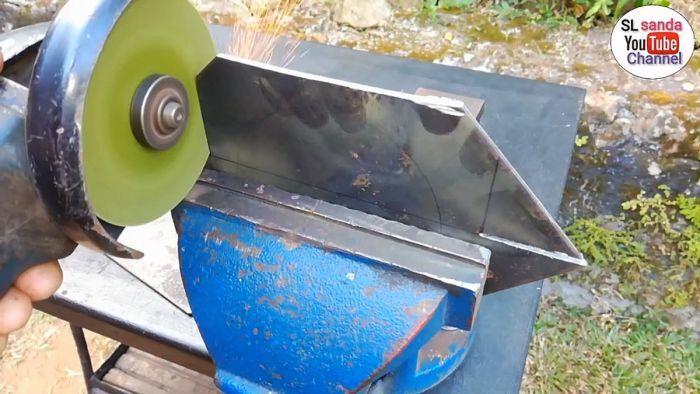

Заготовку зажимаем в тиски, и с помощью турбинки отрезаем лишние элементы.

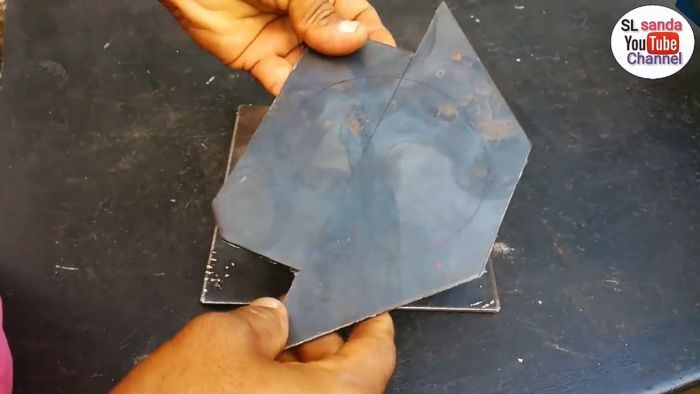

Получившуюся деталь прикладываем ко второму квадрату, чтобы обвести ее контуры. Далее также турбинкой удаляем лишнее и с него.
Две полученные заготовки соединяем вместе и прихватываем сваркой. Теперь мы можем выполнять одну операцию, сразу над двумя деталями.

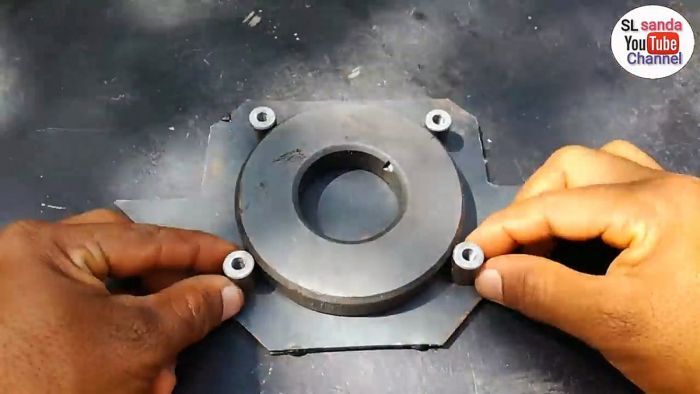

Далее нам потребуются две резьбовые соединительные муфты. На заготовку устанавливаем магнит, прикладывая его к намеченному ранее месту. Затем распределяем муфты по его периметру, на одинаковом удалении друг от друга. Их положение намечаем маркером.

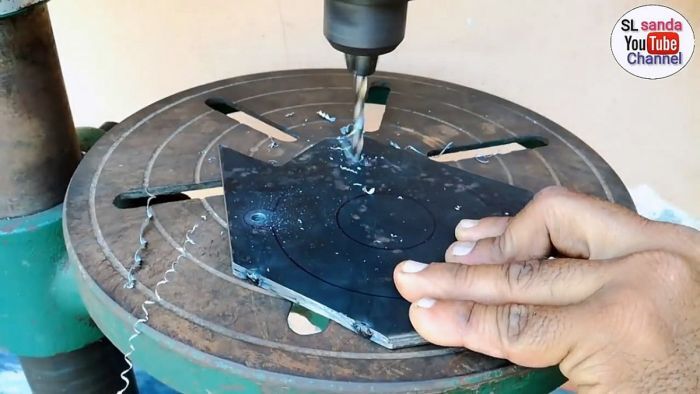

Убираем муфты. Намечаем отверстия в центре места расположения муфт. Далее с помощью сверла, соответствующего диаметру отверстия в муфте, проделываем отверстия и в нашей заготовке. Именно через них и будут устанавливаться болты для фиксации.

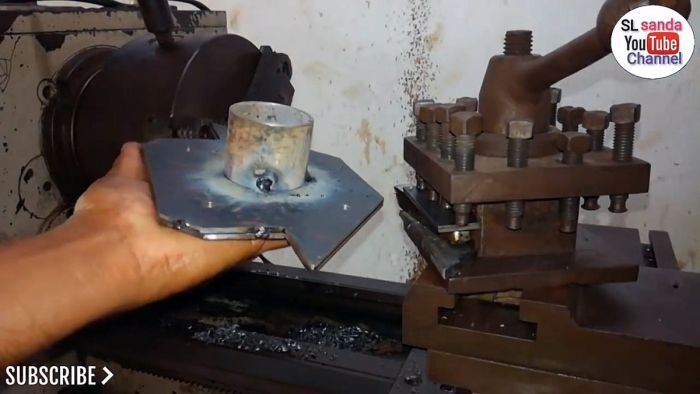

После этого, к заготовке привариваем кусок трубы, диаметром внутреннего отверстия магнита. Ее фиксируем именно на этом месте. В итоге мы получили деталь, которую можно зажать в патроне токарного станка.

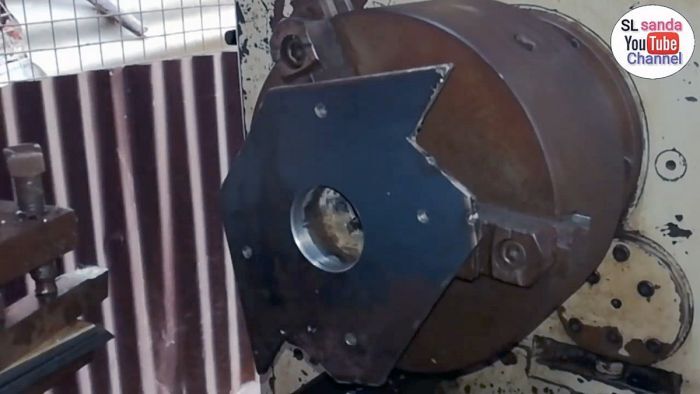

При помощи сверла и резца на станке, создаем отверстие, равное внутреннему диаметру магнитного кольца.
Удаляем приваренную трубу и зачищаем нашу деталь. При этом очень важно получить идеально ровные грани, сохраняя соответствие углам. Поэтому работать придется не только шлифовальной машинкой, но и напильником. Мы делаем своеобразный измерительный инструмент, а значит, точность работ должна быть на высоте.

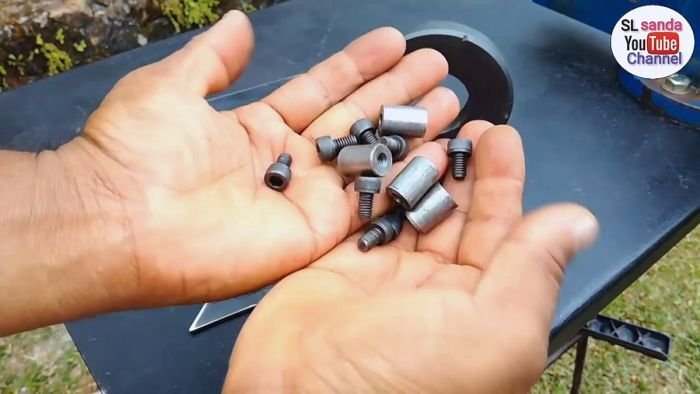

На следующем этапе нам понадобятся муфты и болты под них.
Заготовки разъединяют и зачищают. Далее устанавливают на одну из них магнит и муфты.

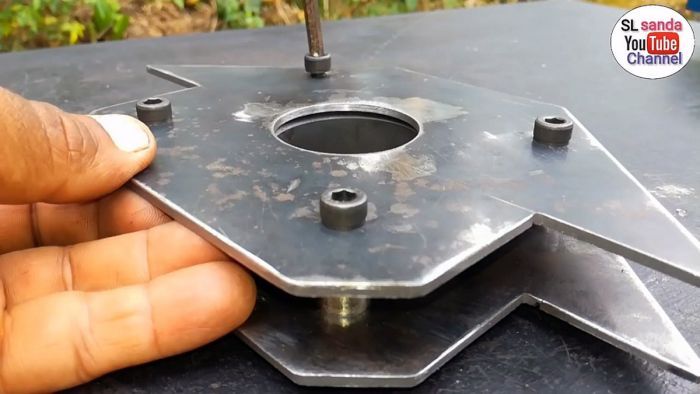

Сверху их накрывают второй заготовкой, фиксируя местоположение болтами через муфты, но не затягивая их до конца.

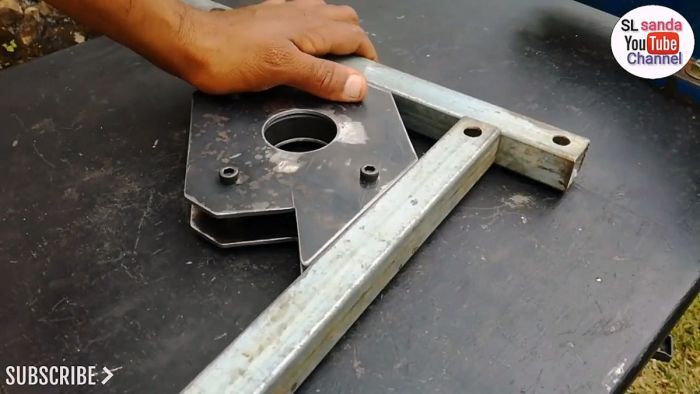

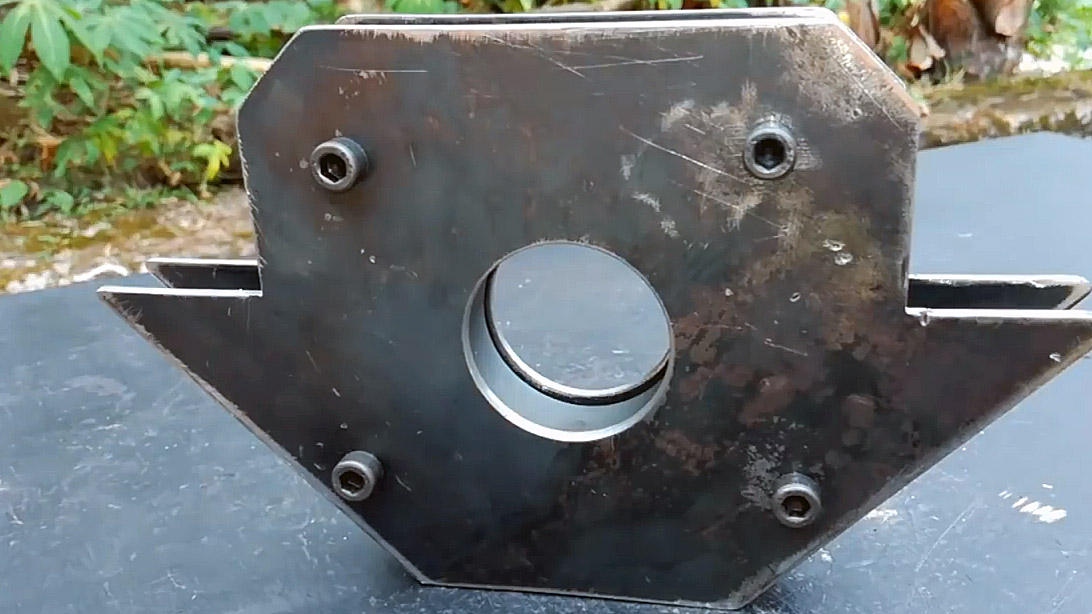

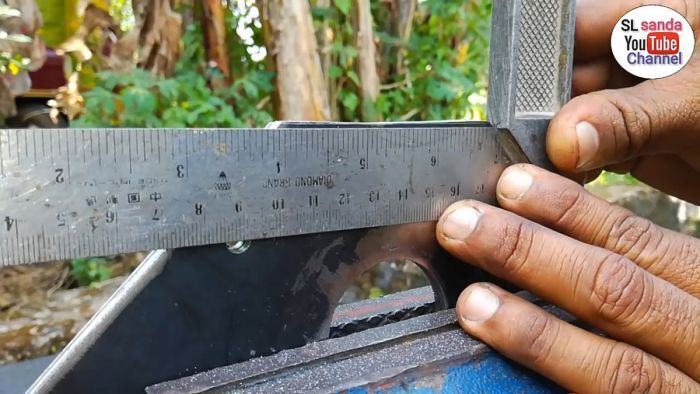

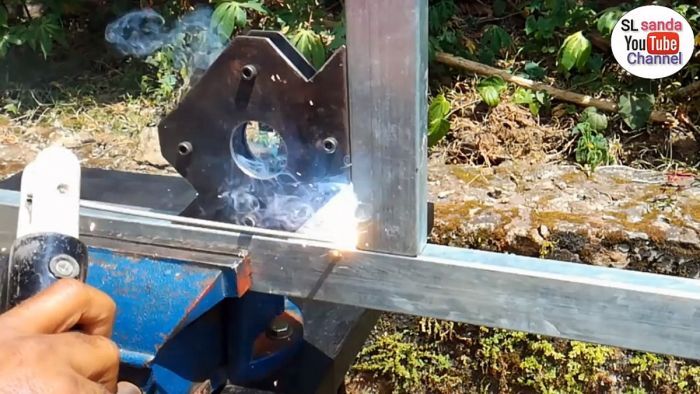

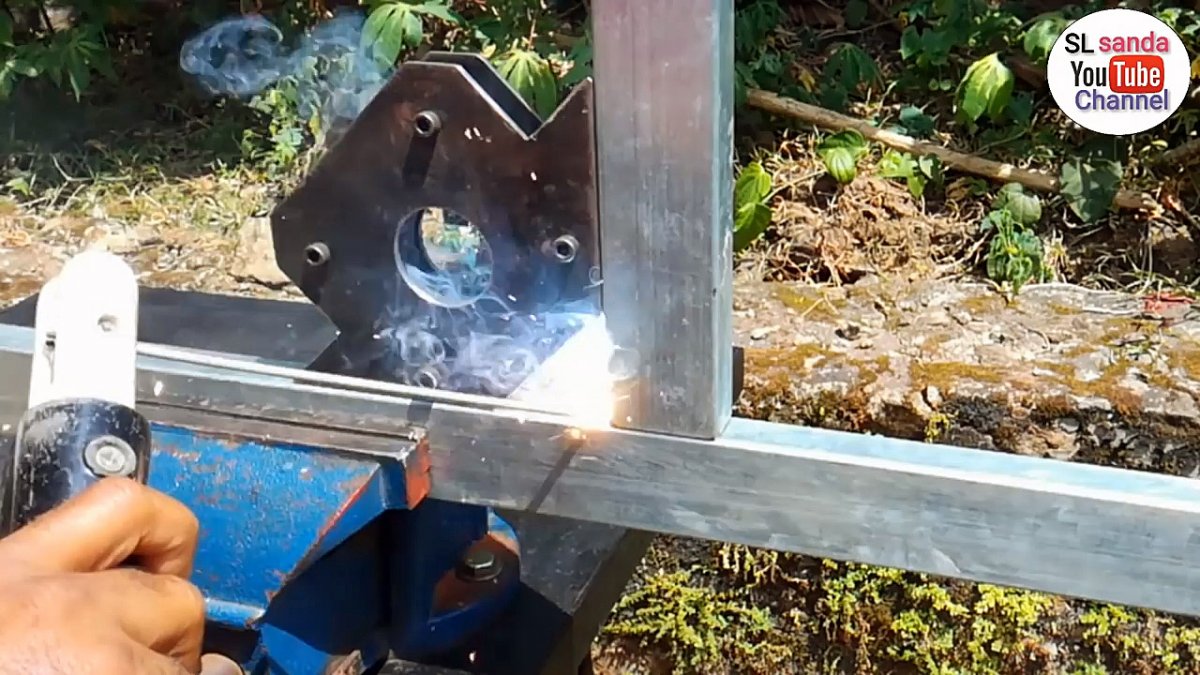

На заключительном этапе конструкцию выравнивают и проверяют на соответствие углам. Только после этого производят затяжку болтов. Магнитный шаблон готов к работе.
