Мне нравятся вещи которые упрощают и облегчают жизнь. Вот это приспособление поможет сварщику и избавит его от лишних действий. Речь пойдет о том как изготовить магнитный контакт массы для сварщика из обычного ненужного динамика. Расскажу поподробнее...
Обычно, чтобы прикрепить к свариваемым металлам общий провод - массу, используют зажим. Такое подключение не всегда дает плотный и надежный контакт, да и бывают случаи когда это не совсем удобно. С помощью магнитного контакта можно в одно движение получить прочное и надёжное соединение большого сечения, имея ввиду хорошую площадь прикосновения.
Понадобится
- Динамическая головка, естественно нерабочая.
- Шпилька.
- Гайка-чебурашка.
- Шайбы.
Изготовление магнитного контакта сварочного кабеля

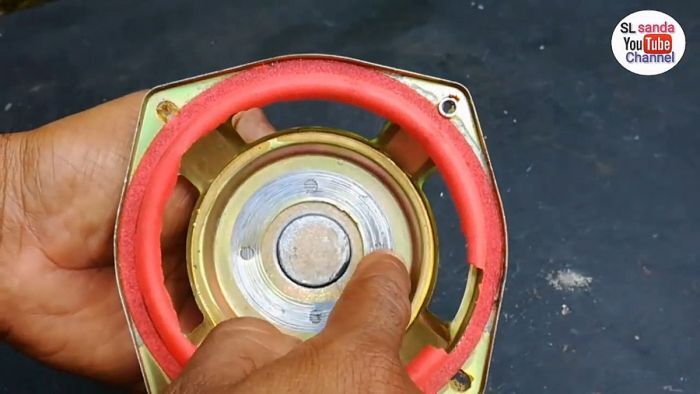

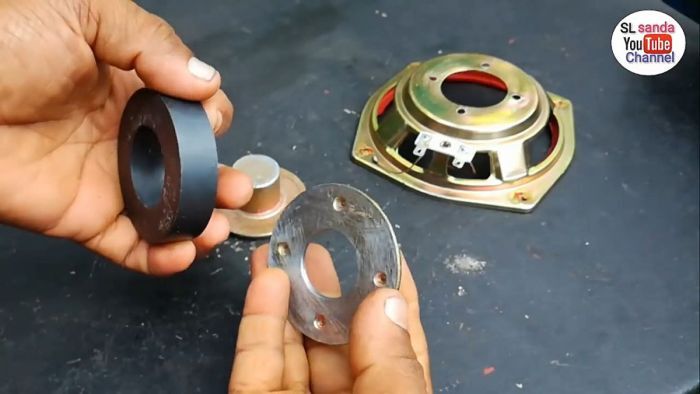

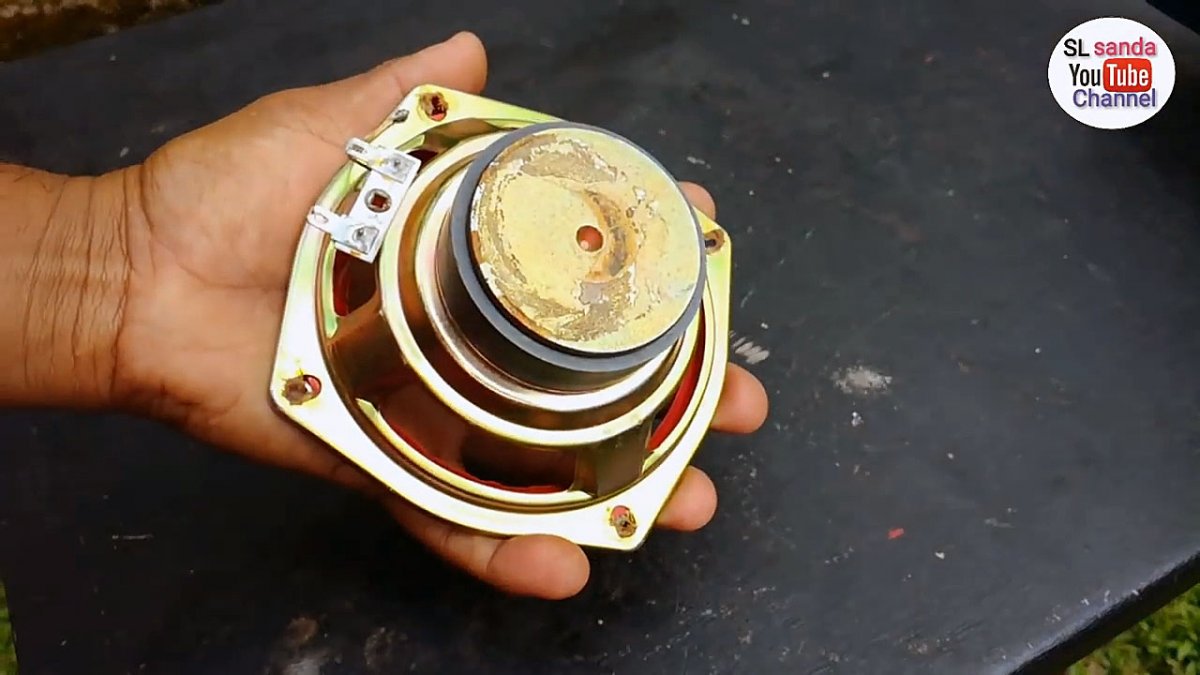

Разбираем динамик, а точнее отсоединяем магнит. Для этого необходимо сбить заклепки. Для этого можно зажать динамическую головку в токарном станке и расточить. Либо просто рассверлить обычной дрелью. В общем, это не сложно.

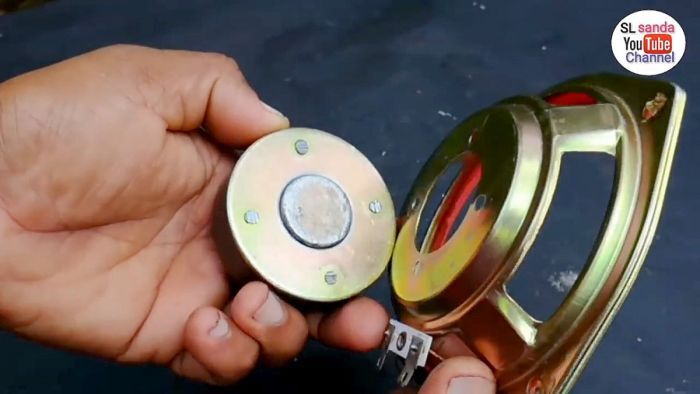

И магнит отходит без проблем.

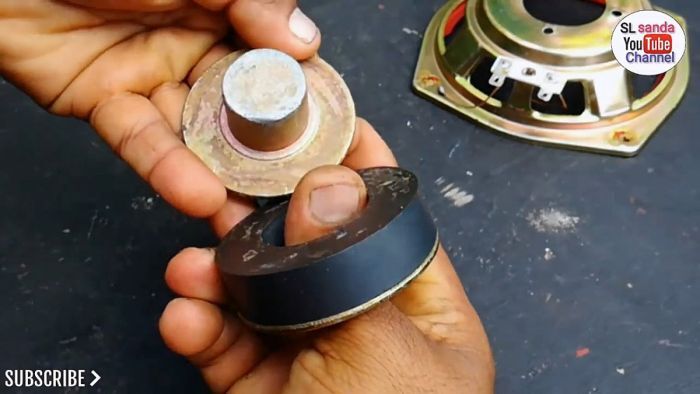

Сердечник в моем случае отошел практически сам.
Если у вас так же не выйдет, то нагрейте его газовой горелкой и подковырните отверткой.

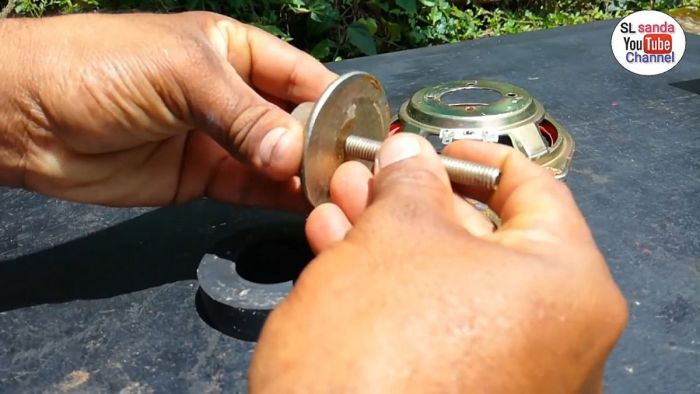

Берем кусок шпильки длиной 8-10 см и примеряем его к сердечнику. Он будет крепиться вот так.

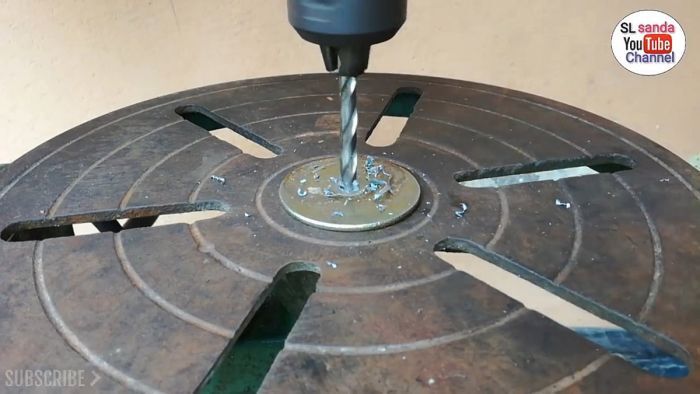

Сверлим с обратной стороны. Отверстие не сквозное, а примерно на 80% от общей длины.

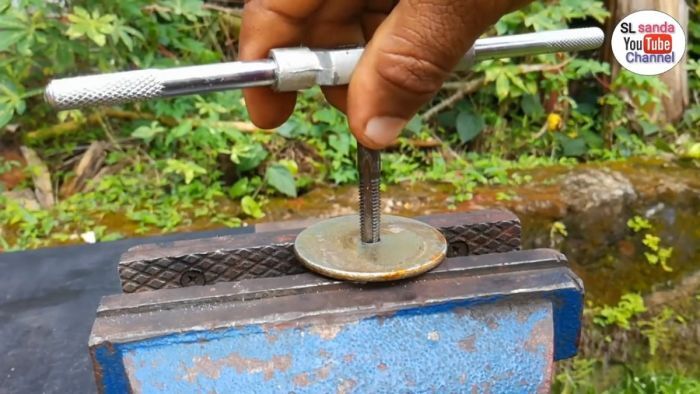

Зажимаем в тиски и нарезаем резьбу под шпильку.

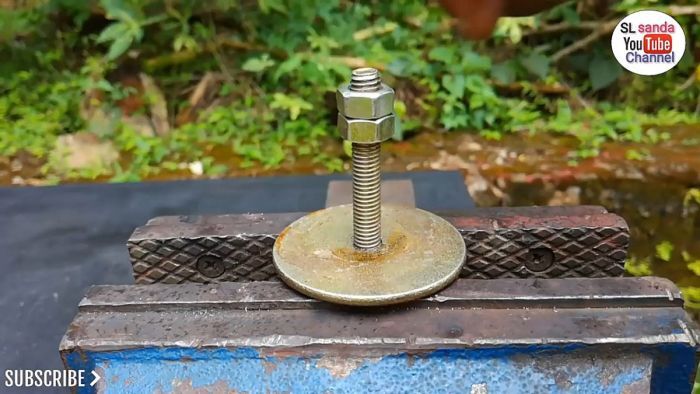

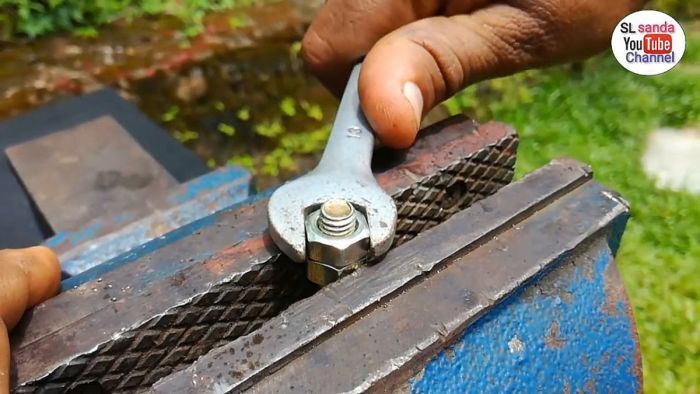

На шпильку одеваем две гайки и затягиваем их между собой.
А теперь этот импровизированный болт вкручиваем в сердечник до максимума, выворачивать его уже не придется.
Гайки теперь скручиваем.

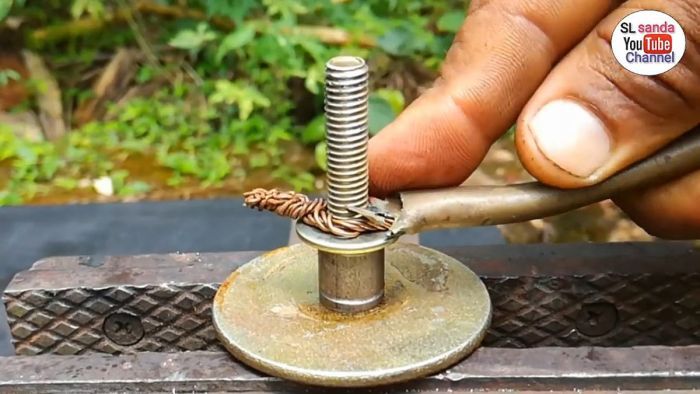

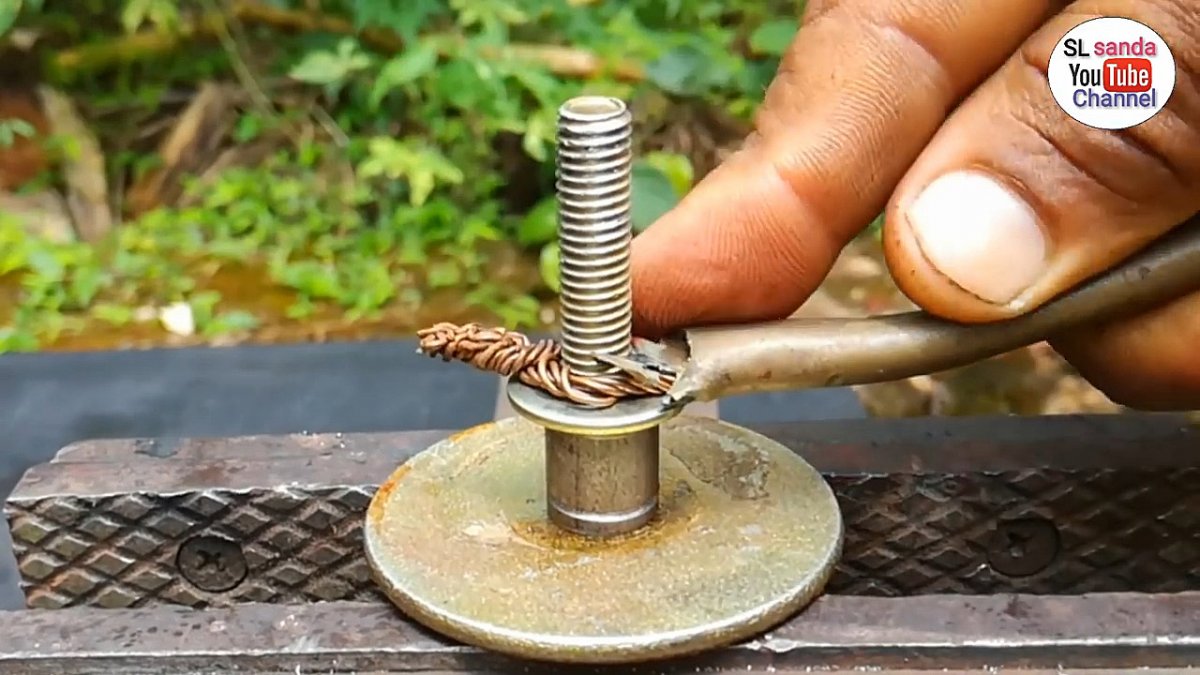

Чтобы не класть провод прям на основание, одеваем сначала небольшую втулку, а затем и шайбу. Далее сварочный провод.

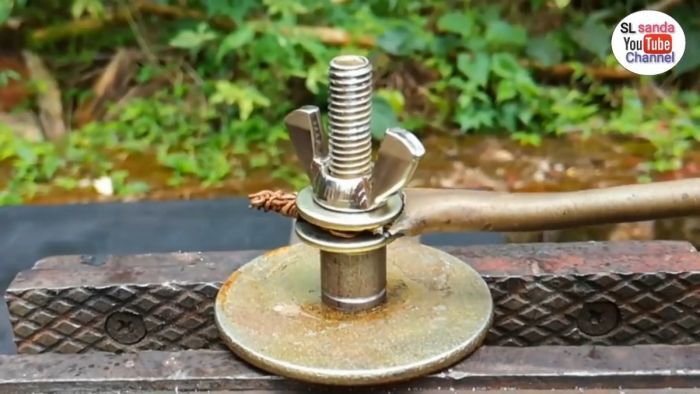

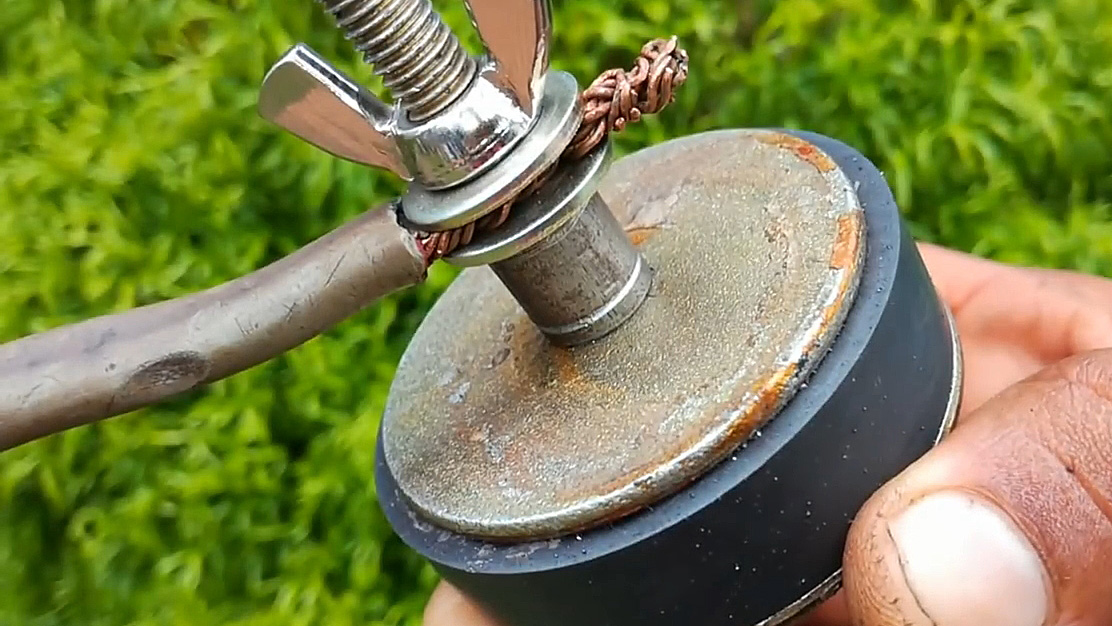

Сверху фиксируем шайбой и гайкой типа барашек.

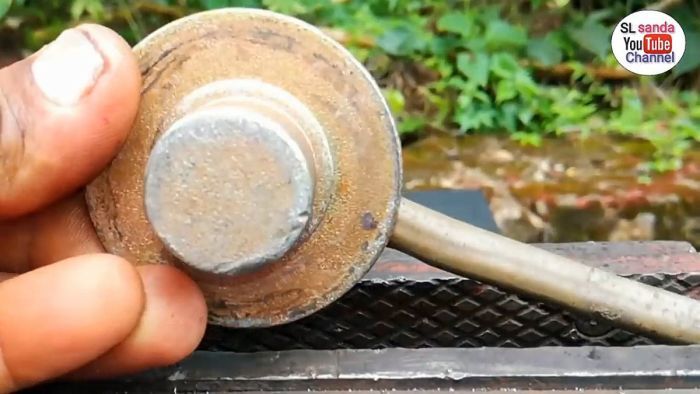

Обратите внимание на большую площадь прилагаемого контакта.

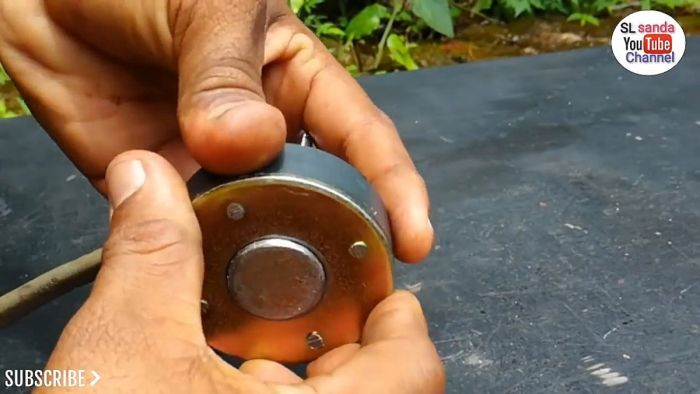

Теперь собираем магнит воедино.
Для должного удержания можно посадить все на клей или эпоксидную смолу.

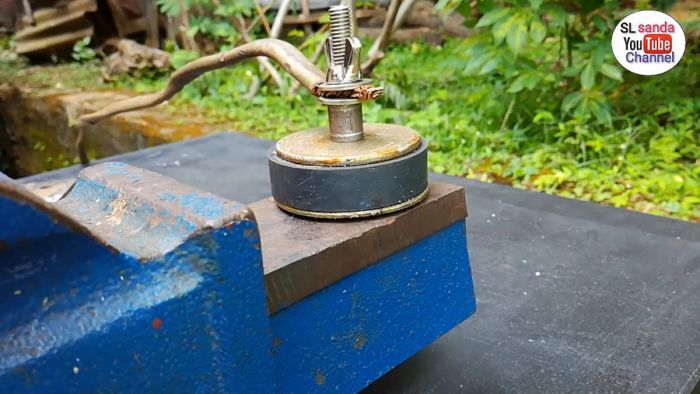

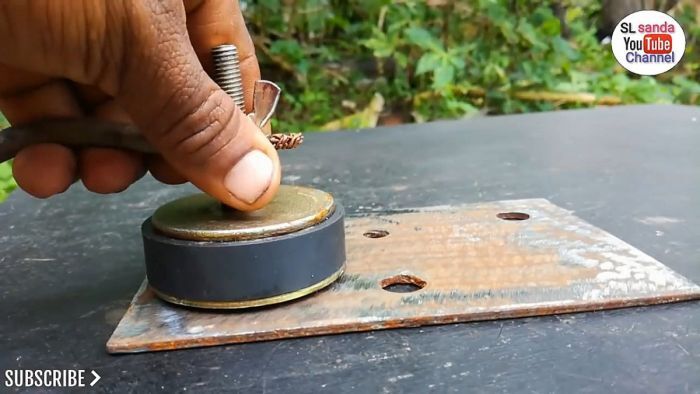

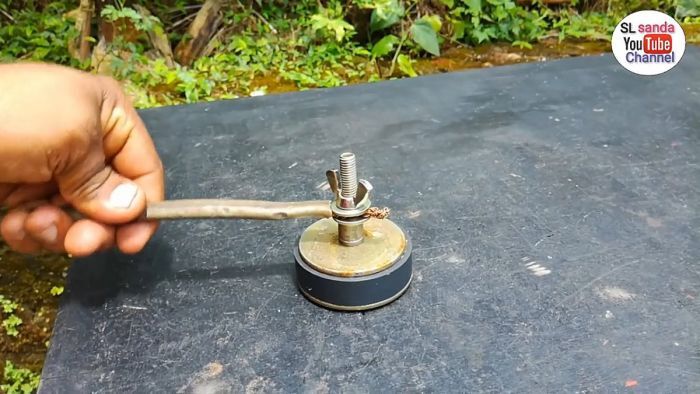

Магнитный контакт готов. Пробуем сваривать. Кладём на лист.
Сила прижима очень хорошая.

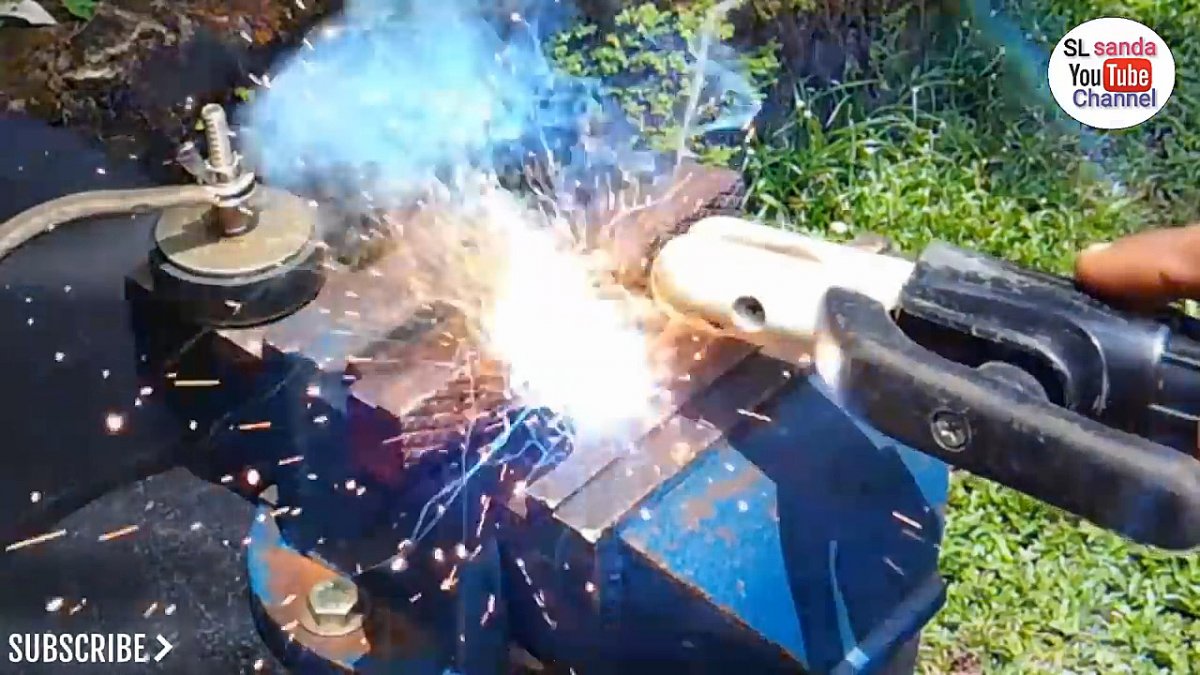

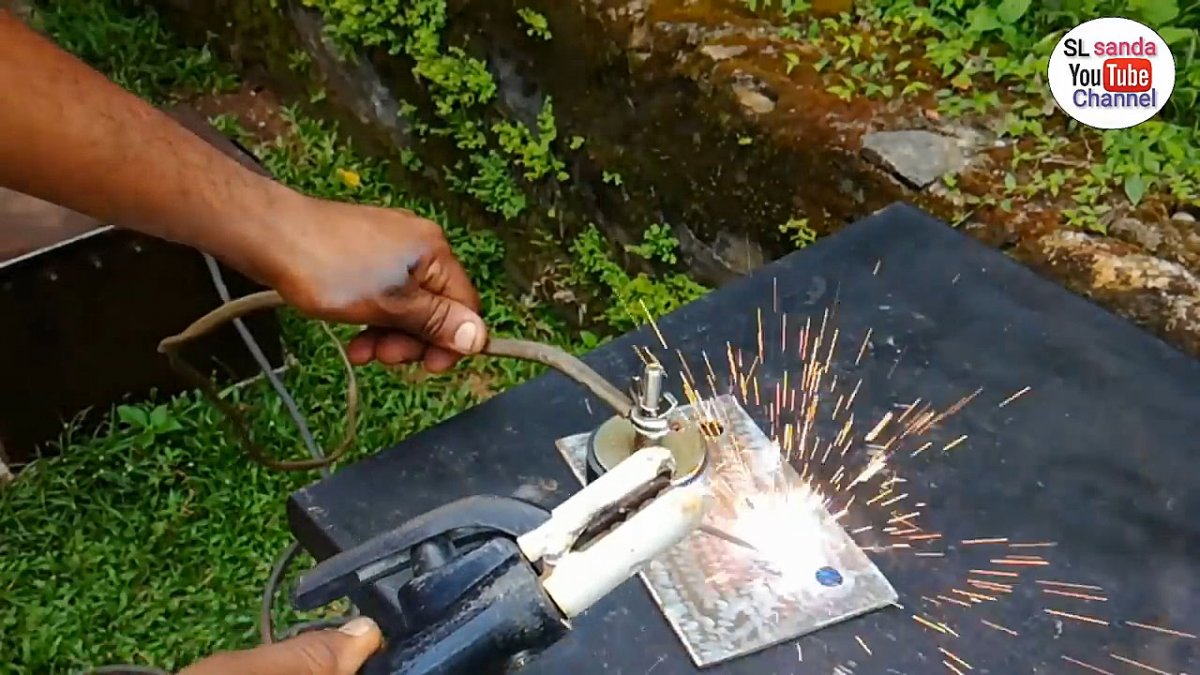

Сварка идет без лишней волокиты. Из под места прижима искры не летят, все отлично фиксируется.
