Этот наипростейший усилитель звуковой частоты, способен выдать 50 Ватт мощности на каждый канал из четырёх. В сумме это получается 200 Вт звуковой мощности. И это, как оказалось, не предел. Микросхема, на которой построен усилитель, может дать и 80 Вт на канал на 2-х Омную нагрузку.
В наше время построить мощный усилитель своими руками не составляет труда. И все это благодаря современной элементной базе.
Сегодня речь пойдет о простом усилителе на микросхеме TDA7560, который запросто может сделать человек, практически не разбирающийся в электронике.

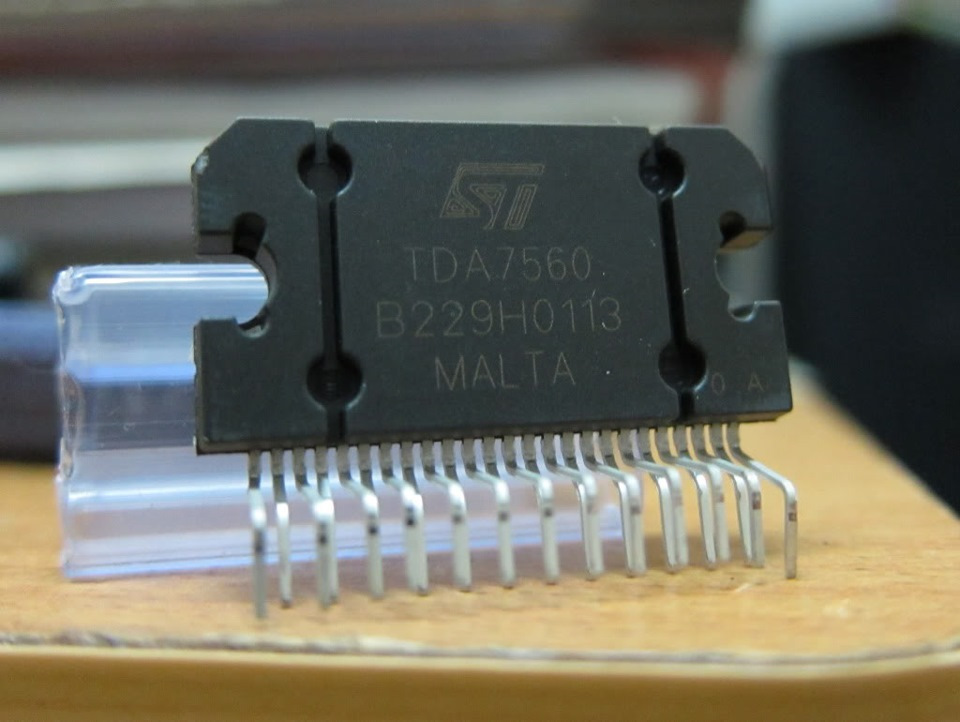

Микросхема TDA7560 фирмы Филипс — это просто находка, особенно для тех, кто не сталкивался с ней раньше. Её давно облюбовали как начинающие радиолюбители, так и автолюбители, за её низкое напряжение питания. У микросхемы TDA7560 есть полный, но более старый аналог - TDA7388, чуть менее мощный.
Характеристики усилителя
Выходная мощность:
- На нагрузке 4 Ома максимальная - 4 x 50 Втт.
- На нагрузке 4 Ома номинальная - 4 x 45 Втт.
- На нагрузке 2 Ома максимальная - 4 x 80 Втт.
- На нагрузке 2 Ома номинальная - 4 x 75 Втт.
- Напряжение питания от 8 до 18 Вольт.
Остальные характеристики смотрите в даташит.

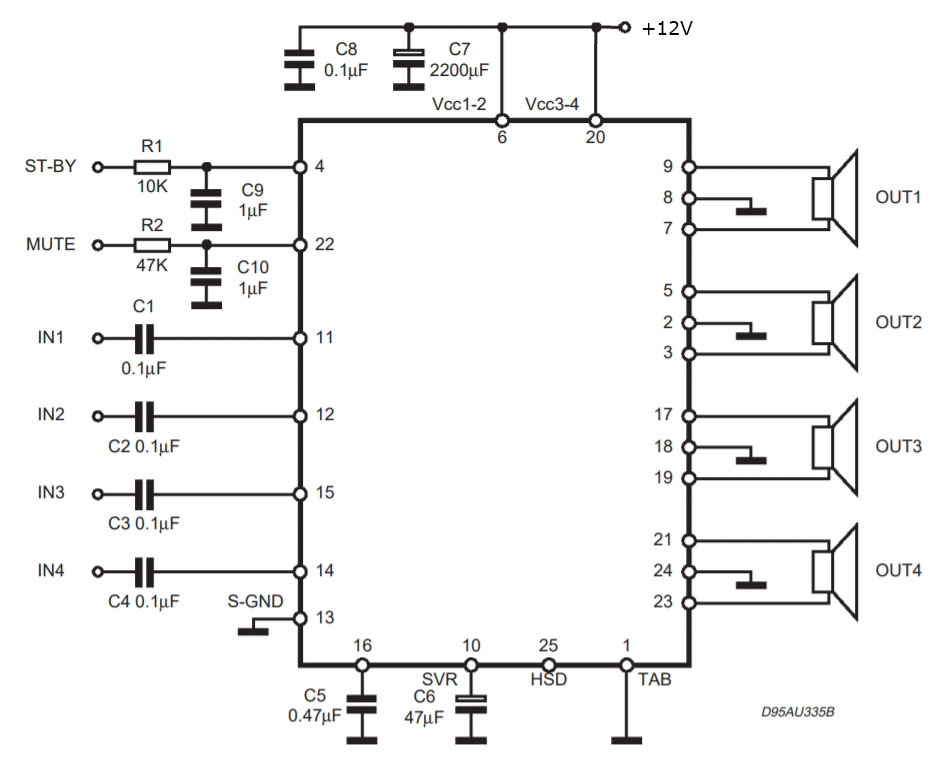

Схема усилителя
Схему включения микросхемы всегда можно посмотреть в даташит. Все просто и очевидно: слева четыре входа, справа четыре выхода на акустические системы. Естественно входа можно замыкать между собой, но не выхода. Каждый выход микросхемы должен быть нагружен на свою акустическую систему.
С этим, я думаю, вопросов не возникнет. Единственное, что стоит пояснить так это вывода «ST-BY» и «MUTE». «ST-BY» - это ждущий режим, обычное его сразу соединяют с плюсом питания и усилитель всегда активен. «MUTE». - это режим выключенного звука, обычное его так же соединяют с плюсом питания и усилитель всегда становится активен. На плате для того стоят перемычки.

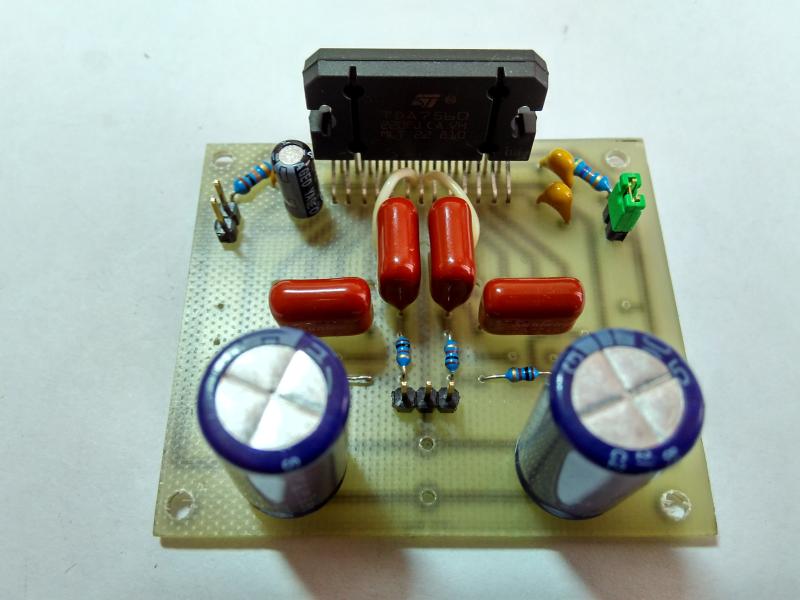

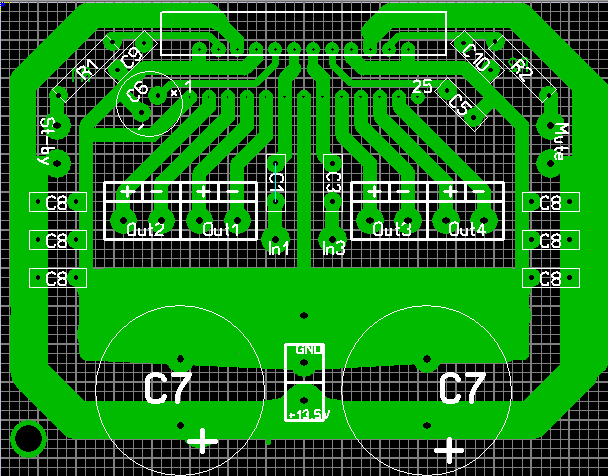

Плата усилителя
Платы можно сделать обычным ЛУТ за несколько десятков мину. Скачать ее можно тут:

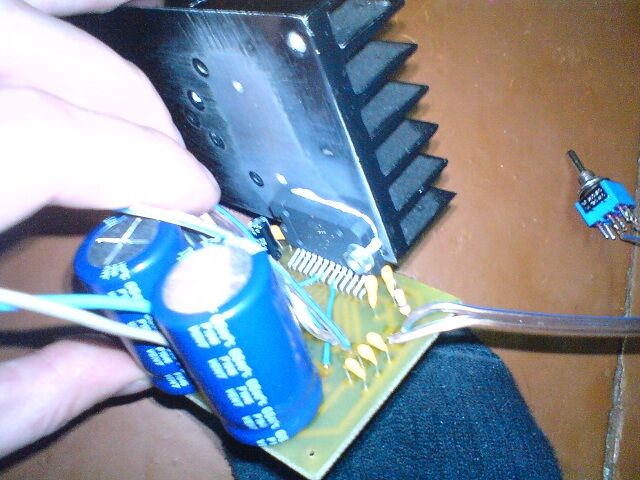

После спайки и сборки усилителя не забудьте установить микросхему на радиатор, желательно большой если вы меломан, который любит громкость.
Применение усилителя
Микросхема изначально разрабатывалась для применения как усилитель мощности звука в автомагнитолах. Поэтому использовать данный усилитель в машине — это отличный выбор. Но учтите, что желательно использовать толстые провода питания. Так же возможно потребуется солидно увеличить емкость фильтрующих конденсаторов питания.
Усилитель на микросхеме отлично подходит и для домашнего использования. Питать его можно от старого компьютерного блока питания, как это делал я в свое время. А охлаждающий радиатор использовать с вентилятором – это существенно уменьшит его размеры.
Думаю, ничего сложного тут нет, но если кому-то чего-то не понятно – жду ваши вопросы в комментариях. Всем спасибо!
